LabChart用PV Loopモジュール
LabChart用PVループ解析ソフトウェアモジュールは、小動物および大動物のin vivo心室圧-容積データの解析、またはワーキングハートシステムを使用したex vivoの解析用に特別に設計されています。心室圧-容積のベースラインおよび閉塞データをリアルタイムまたは取得後に解析します。
Download SoftwareFrequently purchased with PV Loop
概観
PV Loop モジュール：左右心室の研究に。
LabChartのモジュールであるPV Loopモジュールは、ラット、マウスなどの動物における左心室および右心室の収縮機能を、より正確かつ高精度に測定するための新機能を搭載しています。
バージョン2.6では、右心室および左心室の両方において収縮終期を検出するために新たなアルゴリズムを2種追加しました。これにより、PVループが「三角形状」に近い形を示す場合でも対応可能となっております。
心室圧-容積（PV）ループは、心筋収縮能をはじめとした心機能を直接的かつリアルタイムに包括評価できる標準的な測定法です。
PVループは、1回の心周期において、リアルタイムで測定した心室圧と心室容積をプロットすることで生成されます。
PV Loop解析モジュールは、ループの形状、位置、タイミングに基づき、心血管機能の即時フィードバックを提供します。これにより、以下のような幅広い心血管研究分野を支援します。
収縮期および拡張期機能不全
弁膜症
心筋症
肺高血圧症
心不全
心血管リモデリングおよび血管閉塞
トランスジェニック（遺伝子改変）操作
虚血／再灌流研究
心臓再同期療法（CRT）
Millar社の各種PVカテーテルと組み合わせることで、小動物から大動物まで、心室圧-容積変化を高感度かつ低侵襲で測定・解析することが可能です。
PV Loop解析ソフトウェアには、動物種ごとのスマートなプリセットと、キャリブレーションから解析までを段階的に案内する効率的なワークフローが搭載されています。
PV Loop 2.6の新機能
- MPVS Duoデバイスをサポートする3種の新しいワークフローがPV Loopに追加されました。新しいワークフローは以下の通りです：
- MPVS Duoのワークフローは、カテーテルの種類とそのセグメント長によって合理化されています。
- 既存の小型哺乳類および大型哺乳類ワークフローは、MPVS Ultraハードウェアデバイスに関連するため、名称が変更されました。既存のワークフローの新しい名称は以下の通りです：
- MPVS Ultra - Small Mammal（小型哺乳類）
- MPVS Ultra - Large Mammal（大型哺乳類）
PV Loop 2.6 のダウンロード方法
PV Loop モジュールは LabChart Pro の一部として含まれていますが、別途購入することもできます。PVループモジュールは、LabChartのフィーチャーマネージャー、または弊社ウェブサイトからダウンロードできます：PV Loop 2.6 for Windows。
システム要件
PV Loop 2.6は、LabChart v8.1.13以降と互換性があります。
関連リソース
手術指導ビデオシリーズ：Pressure Volume (PV) and Invasive Pressure- げっ歯類モデルに対するカテーテル手術の手順をステップごとに説明します。手技の改善やゼロからの学習に最適です。
アドミッタンスおよびコンダクタンス法におけるPVカテーテルキャリブレーションの重要性- この記事では、容積キャリブレーションにおける一般的な近道を探り、推奨されるキャリブレーション手順を実行しないと、アドミタンスおよびコンダクタンスPVシステムの両方でいかに不正確な結果が得られるかを示します。
右心室カテーテル検査プロトコル- 肺動脈性肺高血圧症モデルラットにおける右心室カテーテル検査法の改良。
Nature Protocol- マウスおよびラットにおける圧容積コンダクタンスカテーテル法を用いた心機能測定
ベストプラクティスのヒント- ミラー圧および圧容量カテーテル
PV-loop解析モジュールと以下のようなLabChartモジュールの組み合わせでデータを最大限に活用できます：
ECG解析- PQRSTの発生、振幅、間隔をリアルタイムまたは記録後に自動的に検出してレポートします。
HRV- R波しきい値検出は、ECGの拍動間隔の変動を識別および計算して、拍動を正常、異所性、またはアーチファクトへ自動的に分類します（動脈パルス信号でも使用可能）。
ピーク分析- 重複していない複数の信号ピークの自動検出と分析を行います。
血圧- 血圧グラフ作成、モニタリングおよび追跡ソフトウェア - 動脈または心室の圧力信号から心血管パラメータを自動的に報告します。
心拍出量- 熱希釈法を用いてラットやマウスなどの小動物の心拍出量を計算します。
Key Features

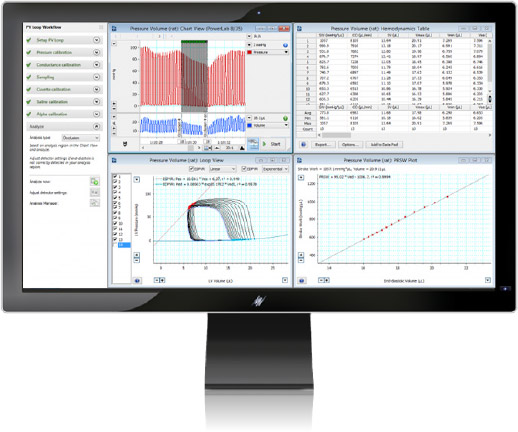

Loop View
- 解析するPVループを選択
- ESPVR勾配を用いた収縮力指標（線形または二次曲線）
- EDPVR勾配（線形または指数）を使用したコンプライアンス指数
業界標準パラメータ
- ストロークワーク、心拍出量、駆出率、Tau等体弛緩定数、その他多数
- LabChartデータパッド、または解析用のcsv/テキストファイルへのエクスポートをサポートするHaemodynamics Tableから利用可能。
解析プロット
- Preload-recruitable stroke work (PRSW)
- Preload-recruitable maximum pressure change (dP/dt Max vs. EDV)
- Preload-recruitable maximum pressure change (dP/dt Max vs. EDV)
- Preload-recruitable total mechanical work (PVA vs. EDV)
- Afterload-dependent total mechanical work (PVA vs. ESP)
効率的なワークフロー
PV Loopは、圧力、コンダクタンス、容積のキャリブレーションからデータ解析まで、大動物、小動物、心エコー図ユーザー向けのワークフローをサポートします。
インテリジェントなプリセット
小動物用および大動物用のプリセットキャリブレーションにより、Millarカテーテルを使用したPVデータの記録および解析のベストプラクティスに従うことができます。ワークフローモードはMPVS Duoファンデーションシステムとの使用に最適化されています。
強力なボリュームキャリブレーション
PV Loopは、コンダクタンスと体積の正確な較正のために、複数の平均化されたキュベットウェル測定値の解析もサポートしています。
パラレルコンダクタンスの平均化
複数の生理食塩水ボーラス注入によるパラレルコンダクタンスの補正は難しくありません。平均化されたデータを使用してVes Ved回帰曲線を作成し、信頼性の高い推定値を得ることができます。
高度なキャリブレーション
Alphaキャリブレーションは、心室由来の心拍出量を独立した測定値で検証する研究者のためにサポートされています。
