概観

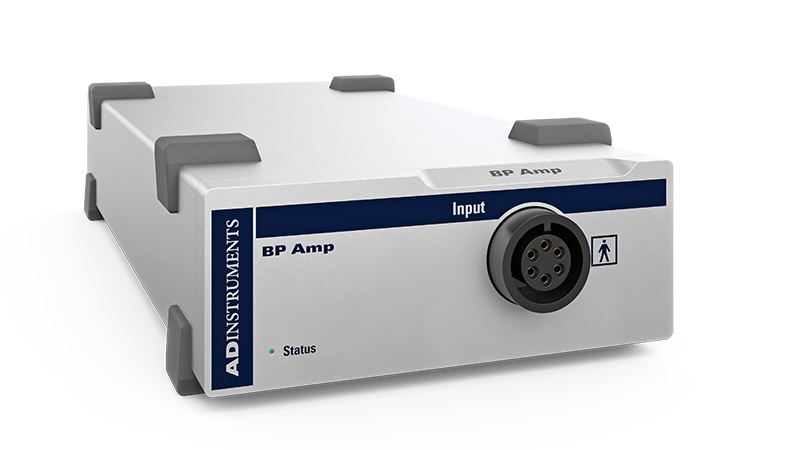

人への接続が認可された完全絶縁型の血圧アンプで、Cシリーズのフロントエンドインターフェースまたは従来のPowerLabデータ収集装置との接続を想定して設計されています。本ユニットは、付属のディスポーサブル血圧トランスデューサ（コック付き）を使用し、ヒトおよび動物の血圧を mmHg 単位で測定できるようにあらかじめ設定されています。
付属品
注意
トランスデューサは包装された状態で提供されますが、ADInstruments は包装の完全性およびトランスデューサの無菌性を保証するものではありません。そのため、ヒト被験者に使用する前には、必ずガス滅菌を行ってください。
This product is supplied with your choice of either LabChart or LabChart Pro data acquisition software, with updated bundle pricing making it more affordable. Inquire about new pricing.
Key Features
- 電源（主電源）回路から完全に電気的に分離し、被験者の安全性を保証
- mmHg単位で直接血圧を測定：単位変換はプリセット済
- ディスポーサブル血圧トランスデューサ用に校正済み
- 他のトランスデューサを使用する際にキャリブレーションを上書きする機能
Product Configurations
BP Amp
A fully-isolated blood pressure amplifier approved for human connection and designed to interface with a C Series Front End Interface or traditional PowerLab data acqusition device. The unit is preset to measure pressure (mmHg) using the supplied Disposable BP Transducer (stopcock) for humans and animals.
Supplied with:
Please Note: Although the transducer is supplied packaged, ADInstruments does not guarantee the integrity of packaging nor sterility of the transducer and therefore it MUST be gas sterilized prior to use with human subjects.
BP Amp
A fully-isolated blood pressure amplifier approved for human connection and designed to interface with a C Series Front End Interface or traditional PowerLab data acqusition device. The unit is preset to measure pressure (mmHg) using the supplied Disposable BP Transducer (stopcock) for humans and animals.
Supplied with:
Please Note: Although the transducer is supplied packaged, ADInstruments does not guarantee the integrity of packaging nor sterility of the transducer and therefore it MUST be gas sterilized prior to use with human subjects.
サポート
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant詳細と技術仕様
Technical
入力
- 接続タイプ：6ピンTronomedブランドSpacelabs 0440-01- LXトランスデューサケーブル、4ピントランスデューサ接続ケーブル付き
- 安全性：IEC60601-1 BF規格に準拠
- 入力インピーダンス：>AC400 Hzで10 kΩ以上
- 入力絶縁：トランス絶縁（ACブリッジ動作）
- 絶縁定格：4000 V ACrms、1分間
- 増幅範囲：50～250mmHgフルスケール、3段階（PowerLabとBPアンプの組み合わせ）
0～100 mmHg
0～50 mmHg
- ユーザーオフセット：任意のスケールオフセット（例えば、100 mmHgレンジで-50を使用すると、-50～50レンジになります。）
- 周波数応答：PowerLab E シリーズでは 50 Hz で -3 dB PowerLab S シリーズでは 55 Hz で -3 dB
- 感度：5 μV/V/mmHgトランスデューサ標準に補正（～350 Ωブリッジ）
- 精度： ±2 %（±0.2 mmHg）全ポイント、ゼロ補正後
- 入力漏出電流：<3μArms （240V、50 Hz） <2μArms （120V、60 Hz）
- ゼロ調整とオフセット：ソフトウェア制御による自動高速ゼロ調整、内部12ビットDAC制御、分解能＝±0.2 mmHg（付属のトランスデューサ使用時）
トランスデューサー
- トランスデューサーの種類：MLT0670ディスポーザブル用に校正済み
- BPトランスデューサー：通常の用途では校正の必要はありません。
- 加振：~5Vrms AC、400 Hz ±5
- 代替タイプ最大 1 kΩ、感度 ~ 5 μV/V/mmHg、4 ピントランスデューサ接続ケーブルのトランスデューサは校正が必要です。
フィルター
- ローパスフィルター：固定55Hz（-3dB）2極ベッセルフィルター（PowerLab設定による制限あり）
出力
- アナログ信号：±2.0 Vフルスケール
制御ポート
- I2Cポート：制御と電源供給。インターフェース通信レート：～50Kbits/s。
物理的構成
- 寸法（高さ×幅×奥行き）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）
- 重量：1.2 kg
- 所要電力：最大2.5W
- 動作温度範囲：5～35℃、湿度0～90％（結露なきこと）
これらの仕様は変更する可能性があります。
製品コード
Compatibility
FE117/L09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE117/CSL09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE117
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
