概観

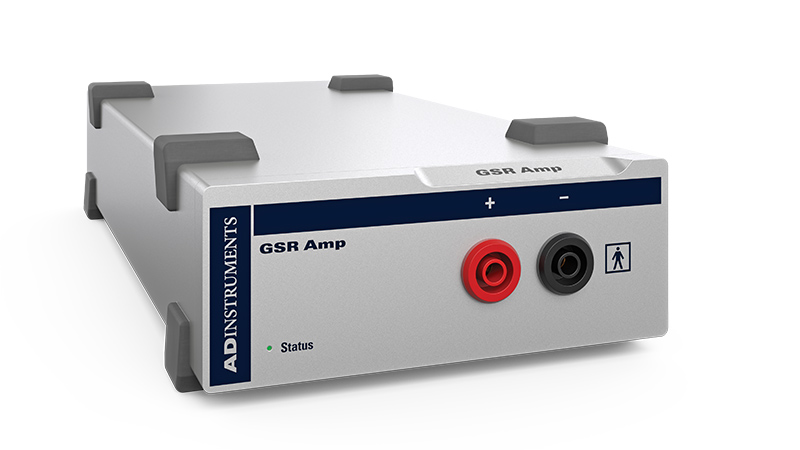

完全に絶縁されたガルバニック皮膚反応（GSR）アンプで、低電圧、75 Hz AC励起、自動ゼロ調整機能付きです。この GSR 装置は、C シリーズのフロントエンドインターフェースまたは従来のPowerLabデータ収集システムと連動するように設計されており、人間の GSR（現在では皮膚電気活動（EDA）として知られている）を測定します。低電圧AC励起により、DCシステムに見られる電極分極アーチファクトを低減します。
GSRアンプに含まれるもの
- GSRフィンガー電極 (スナップリード)
- 成人に適したベルクロ®ストラップ
アクセサリーは別途購入
This product is supplied with your choice of either LabChart or LabChart Pro data acquisition software, with updated bundle pricing making it more affordable. Inquire about new pricing.
Key Features
- 被験者の指の電極に矩形波に近い低インピーダンス、低電圧（22 mVrms）信号を供給する75Hz発振器。
- 被験者の安全のためのガルバニック絶縁と、人体保護（BF定格）機器としての人体接続のためのIEC60601-1規格の承認。
- 自動ゼロ調整
- GSR指電極と大人用ベルクロ®ストラップ付属
Product Configurations
GSR Amp
A fully isolated galvanic skin response (GSR) amplifier with low voltage, 75 Hz AC excitation and automatic zeroing. The GSR equipment is designed to work with a C Series Front End Interface or traditional PowerLab data acquisition system to measure human GSR, now known as electrodermal activity (EDA). The low-voltage AC excitation reduces the electrode polarization artifacts found in DC systems.
Included with the GSR Amp:
- GSR Finger Electrodes (Snap Lead)
- Velcro® straps suitable for adults
- LabChart 9 Software
GSR Amp
A fully isolated galvanic skin response (GSR) amplifier with low voltage, 75 Hz AC excitation and automatic zeroing. The GSR equipment is designed to work with a C Series Front End Interface or traditional PowerLab data acquisition system to measure human GSR, now known as electrodermal activity (EDA). The low-voltage AC excitation reduces the electrode polarization artifacts found in DC systems.
Included with the GSR Amp:
- C Series Front End Interface
- GSR Finger Electrodes (Snap Lead)
- Velcro® straps suitable for adults
- LabChart 9 Software
皮电反应（GSR）放大器
一个完全隔离的皮电反应放大器，具有低电压、75 Hz 交流励磁和自动归零功能。低压交流励磁减少了直流系统中出现电极极化伪影的现象。
皮电反应放大器内含：
- GSR 手指电极
- Velcro® 绷带（适合成人）
单独购买的附件：
サポート
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant詳細と技術仕様
Technical
入力
- 接続タイプ：2×4mm（0.16インチ）シュラウド付きバナナプラグ、カスタムケーブル。成人の指に適したベルクロ™装着ストラップ付き、乾燥した光沢メッキのバイポーラ電極2本。
- 加振：定電圧AC励起（22 mVrms@75 Hz）
- 電流密度：≤0.5 μA cm–2
- 安全性：IEC60601-1 BF（身体保護）規格に準拠
- 入力絶縁：トランス絶縁（ACブリッジ動作）
- 絶縁定格：4000 V ACrms 1分間
- 増幅範囲：1～40 μSフルスケール、6段階（PowerLabとGSRアンプを組み合わせた場合）
0～20 μS
0～10 μS
0～4 μS
0～2 μS
0～1 μS
- 周波数応答：1 Hzで-3 dB
- 精度：±5
- 入力漏れ電流：<3 μArms （240V電源、50 Hz） <2 μArms （120V、60 Hz）
- ゼロ調整とオフセット：内蔵12ビットDACによる自動ソフトウェア制御高速ゼロ調整、分解能=±0.2 μS
出力
- アナログ信号：±2 Vフルスケール
制御ポート
- I2Cポート：制御と電源を供給。インターフェース通信レート：～50Kbits/s。
物理的構成
- 寸法（高さ×幅×奥行き）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）
- 重量：1.2 kg（1ポンド10.5オンス）
- 必要電力：最大2.5W
- 動作温度範囲：5～35 °C、湿度0～90％（結露がないこと）
これらの仕様は変更する可能性があります。
製品コード
Compatibility
FE116/L09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE116/CSL09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE116
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
