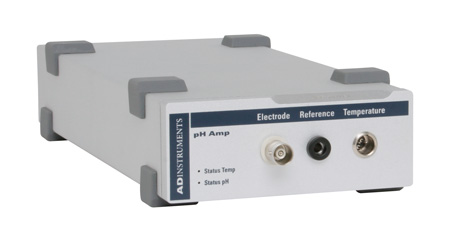

pHアンプ
製品コード
FE165/L09
pHアンプはpH電極、イオン選択電極、電位差酸化還元電極の使用に適したデュアルフロントエンドで、Cシリーズのフロントエンドインターフェースまたは従来のPowerLabで動作するように設計されています。
概観
pHアンプはpH、イオン選択性、電位差酸化還元電極の使用に適したデュアルフロントエンドで、Cシリーズのフロントエンドインターフェースまたは従来のPowerLabで動作するように設計されています。このユニットは0~14の範囲のpH、2.0 Vまでの電極電圧、0~100℃の範囲で温度測定が可能です。 また、温度補償測定や独立した温度センサーとしても使用できます。RTD温度プローブが付属しています。
pHアンプに適した変換器とアクセサリ
This product is supplied with your choice of either LabChart or LabChart Pro data acquisition software, with updated bundle pricing making it more affordable. Inquire about new pricing.
サポート
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant詳細と技術仕様
Technical
pHアンプ
- pHアンプ:高インピーダンス電位計タイプ
- 増幅範囲:±2Vから±200μVフルスケールまで13段階
| レンジ | 分解能 |
|---|---|
| ±2 V | 1 mV |
| ±1 V | 500 µV |
| ±500 mV | 250 µV |
| ±200 mV | 100 µV |
| ±100 mV | 50 µV |
| ±50 mV | 25 µV |
| ±20 mV | 10 µV |
| ±10 mV | 5 µV |
| ±5 mV | 2.5 µV |
| ±2 mV | 1 µV |
| ±1 mV | 500 nV |
| ±500 µV | 250 nV |
| ±200 µV | 100 nV |
- 入力インピーダンス:1013 Ω (代表値)
- アンプ・ノイズ<1 µVrms (<4 µV p-p)(DC- 10 Hzの帯域幅時)
- 最大入力: ±10 V
- 入力接続タイプ:絶縁BNC
- ローパスフィルター:10 Hz(-3 dB周波数)
- ローパスフィルター精度:±3.0
- ローパスフィルターのタイプ:ベッセル(2極)
温度アンプ
- 温度プローブタイプ:RTD 100Ωタイプ(本体に付属)
- 温度範囲:±100℃
- 温度精度:±0.2℃
- アンプ出力:0 V @ 0 °C、50 mV/°C (工場設定)
- 出力レンジ:
| レンジ | 温度レンジ | 分解能 |
|---|---|---|
| ±10 V | ±200 °C | 0.1 °C |
| ±5 V | ±100 °C | 0.05 °C |
| ±2 V | ±40 °C | 0.02 °C |
| ±1 V | ±20 °C | 0.01 °C |
| ±500 mV | ±10 °C | 0.01 °C |
- 入力接続:3ピンミニオーディオジャック
制御ポート
- I2C:制御および電源供給
物理的構成
- 寸法(高さ×幅×奥行き):55mm×120mm×260mm(2.2インチ×4.7インチ×10.2インチ)
- 重量:1.2 kg(~2.6 ポンド)
- 消費電力:~1 W
- 動作温度範囲:0~35 °C、湿度 0~90 %(結露がないこと)
これらの仕様は変更する場合があります。
製品コード
FE165/L09
pH Amp
Compatibility
FE165/L09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE165/CSL09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
FE165
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart 8 | Windows / LabChart 8 Mac | PowerLab C + PLCF1 | Traditional PowerLab |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | PowerLab C + PLCF1 | Traditional PowerLab |
