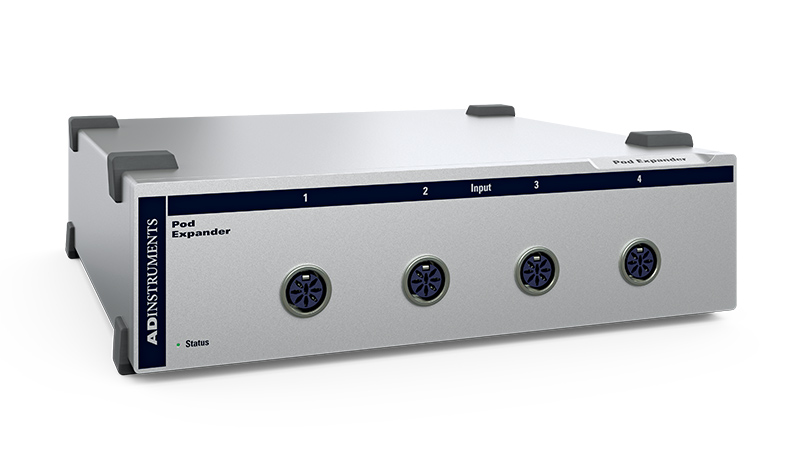

ポッドエクスパンダー
ポッドエクスパンダーはPod接続を内蔵していないMacLabとPowerLabモデルを対象とした、Pod入力機器と接続するためのフロントエンドです。最大4つまでPod入力ができ、すべてのPod端子の器具と互換性があります。
概観
ポッドエクスパンダーはPod接続を内蔵していないMacLabとPowerLabモデルを対象とした、Pod入力機器と接続するためのフロントエンドです。最大4つまでPod入力ができ、すべてのPod端子の器具と互換性があります。
1997年12月以前に製造された、一部の初期のMacLabとPowerLabシステムはPod Expanderの動作をサポートしていません。
This product is supplied with your choice of either LabChart or LabChart Pro data acquisition software, with updated bundle pricing making it more affordable. Inquire about new pricing.
Key Features
- ポッドサポートを内蔵していないMacLabまたはPowerLabハードウェアユニットに、最大4台のポッドデバイスを追加できます。
- 各Podに必要なスイッチングと配電。
- ソフトウェア制御、ソフトウェアは定期的にPod Expanderの各Pod入力をスキャンし、Podが接続されているかどうかを確認します。Podが見つかれば、そのチャンネルにPodがインストールされます。
Product Configurations
Pod 扩展器（Pod Expander）
Pod 扩展器（Pod Expander）是一个前置，旨在提供对 MacLab 和 PowerLab 模型的 Pod 支持，这些模型不具有内置的 Pod 连接。提供了 4 个 Pod 输入，且与所有的 Pod 模型兼容。
请注意，在 1997 年 12 月之前制造的一些早期 MacLab 和 PowerLab 系统不支持 Pod 扩展器（Pod Expander）的运行。
Pod Expander (4 ports)
The Pod Expander is a front-end designed to provide Pod support on MacLab and PowerLab models that do not have built-in Pod connections. It provides 4 Pod inputs and is compatible with all Pod models.
Note that some early MacLab and PowerLab systems manufactured before December 1997 do not support the operation of the Pod Expander.
Pod Expander (4 ports)
The Pod Expander is a front-end designed to provide Pod support on MacLab and PowerLab models that do not have built-in Pod connections. It provides 4 Pod inputs and is compatible with all Pod models.
Note that some early MacLab and PowerLab systems manufactured before December 1997 do not support the operation of the Pod Expander.
サポート
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant詳細と技術仕様
Technical
- 最大ポッド数：4
- 内部ゲイン：×1（内部差動バッファリング）
- 出力電圧：ポッド出力電圧と同じ（最大±5 V）
- 入力構成：差動（固定）
- 入力インピーダンス：~1 MΩ
- 周波数応答：DC - 25 kHz（公称）
- 最大入力電圧： ±10 V
- DCドリフト： 3 μV/°C
- ポッド電源：±5 V、各電源レール最大100 mA
- 動作条件：0～35 °C、湿度0～90 %（結露がないこと）
- 入力コネクター：8ピンDIN
- 寸法（高さ×幅×奥行き）：70 mm × 240 mm × 260 mm (2.76" × 9.45" × 10.2")
- 重量：2.9 kg（6ポンド6オンス）
これらの仕様は変更する場合があります。
製品コード
Compatibility
FE305
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | cross | cross | cross |
| LabChart 8 | cross | cross | cross |
| LabChart Lightning | cross | cross | cross |
FE305/L09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | Traditional PowerLab | PowerLab C + PLCF1 |
| LabChart 8 | Windows / LabChart 8 Mac | Traditional PowerLab | PowerLab C + PLCF1 |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | Traditional PowerLab | PowerLab C + PLCF1 |
FE305/CSL09
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart 9 | Windows | Traditional PowerLab | PowerLab C + PLCF1 |
| LabChart 8 | Windows / LabChart 8 Mac | Traditional PowerLab | PowerLab C + PLCF1 |
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | Traditional PowerLab | PowerLab C + PLCF1 |
Requirements
ポッドエクスパンダーとPodは以下のバージョンのソフトウェアで動作します：
| Windows |
|---|
| LabChart v 6以降 |
| Chart v 3.4.8以降 |
| Scope v 3.6.3以降 |
| Macintosh |
|---|
| LabChart v 6 またはそれ以降 |
| Chart v 3.6.3以降 |
| Scope v 3.6.3以降 |
上記以前のバージョンでは動作を保証しません。
