Spirometer

スパイロメータ

肺機能、気流、気道抵抗の検査

製品コード FE141
Book a demo

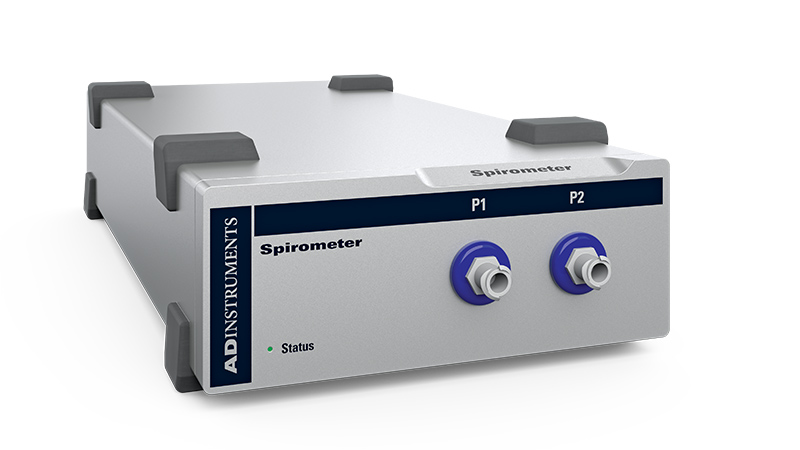

スパイロメータは、呼吸流量を測定するための精密差圧変換器です。ADInstruments社は、様々な呼吸実験用のスパイロメトリーアクセサリーを提供しています。

概観

スパイロメータはさまざまな肺機能・呼吸機能検査に使用されます。被験者が肺にどれだけ空気を吸い込み、吐き出すことができるか、また、どれほど強く、どれほど速く息を吐き出せるかを測定します。つまり、肺機能全体、すなわち肺活量を評価・測定するための装置です。

スパイロメータは以下のような呼吸を評価する研究や、肺活量を調べる研究には欠かせません：

  • 拘束性肺疾患または慢性閉塞性肺疾患
    気道抵抗
    肺機能評価

ADInstruments のスパイロメータは高精度な差圧トランスデューサであり、ニューモタック用フローヘッドと組み合わせて使用することで、吸気および呼気の空気流量と容量を測定します。そのため、肺機能の評価や、喘息、気管支炎、肺線維症、嚢胞性線維症、慢性閉塞性肺疾患（COPD）などの疾患に関連する呼吸パターンの解析に有用です。

スパイロメータは、気流に比例した出力信号を提供します。この信号は、Cシリーズのフロントエンドインターフェース または従来型PowerLabデータ収集システムで記録でき、LabChartのSpirometry Extensionを用いて解析することが可能です。Spirometry Extensionでは、以下のような呼吸パラメータの表示および算出が行えます：

  • 一回換気量（Tidal Volume）
    分時換気量（Minute Ventilation）
    呼吸数（Respiratory Rate）
    最大吸気流量（PIF）
    最大呼気流量（PEF）
    努力性肺活量（FVC）
    1秒量（FEV1）

適切なサイズの呼吸用フローヘッドを選択することで、本スパイロメータはマウスやラットなどの小動物から、大型動物、ヒトまで幅広く使用できます。さらに、結露を防ぐ加温フローヘッドを備えた Heated Pneumotach 800L および Heater Controller と組み合わせて使用することも可能で、この構成はヒトを対象とした連続的な運動負荷試験に最適です。

スパイロメータは、運動生理学システムまたは運動生理学キットの購入時にも付属します。

解析には LabChart 解析ソフトウェアとスパイロメータを併用することで、流量および容量データから VE、VT、PIF、PEF、FVC、FEV1 などの呼吸パラメータをシームレスに算出できます。また、LabChart にはスパイロメトリー用の無償ソフトウェアアドオンが用意されており、流量単位を μL/s、mL/s、L/s から簡単に選択することができます。

Key Features

  • 適切なフローヘッドの選択により、呼吸流量の測定に使用される精密な差圧測定。
  • 毎分1リットルの端数（マウスとラット）から毎分1,000リットル（運動中の成人ヒト）まで、さまざまな流量に対応するために必要な増幅範囲を提供。
  • 不要なバックグラウンドノイズや信号周波数を除去するプログラム可能なソフトウェアフィルタリング機能。
  • オフセット除去のためのソフトウェア制御ゼロ調整。
  • 記録されたデータからスパイロメトリーパラメーターを簡単に検出・抽出。

High-impact publications using this product

More »

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    サポート

    Support Assistant

    Our Support Assistant can answer common questions and provide solutions.

    Go to Support Assistant

    詳細と技術仕様

    Technical



    入力

    • 接続方式：フローヘッドにプラスチックチューブに物理的に2本ほチューブで接続
    • 最大レンジ：±1インチH2O
    • 増幅範囲： ±20 mV～±500 mVフルスケール、5段階（パワーラボとスパイロメーターの組み合わせ）
    電圧インチH2O分解能
    ±500 mV±115.6 μV
    ±200 mV±0.46.25 μV
    ±100 mV±0.23.125 μV
    ±50 mV±0.11.56 μV
    ±20 mV±0.040.625 μV
    • 最大入力圧力：±28.1インチH2O（7 kPa）
    • 温度ドリフト：フルスケールの0.05 %/°C
    • 最大ゼロ圧オフセット：< 1 % フルスケール、ソフトウェアで取り外し可能
    • 応答時間：1 ms（10-90 %フルスケール）
    • 直線性： ±0.5 % フルスケール
    • 繰り返し精度： ±0.25 % フルスケール
    • 長期安定性： ±0.5 % フルスケール
    • ウォームアップ時間：～2分

    フィルター

    • ローパスフィルター：1、10、100 Hz（ソフトウェアで選択可能）、4次ベッセル・フィルターを使用。

    制御端子

    • I2Cポート：制御と電源供給。
    • インターフェース通信レート：～50Kbits/s。

    物理構成

    • 寸法（高さ×幅×奥行き）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）
    • 重量：1.2 kg（2ポンド11オンス）
    • 所要電力：1.5 W
    • 動作温度範囲：5～35 °C、湿度0～90%（結露がないこと）

    これらの仕様は変更する場合があります。

    製品コード

    FE141
    Spirometer

    Compatibility

    FE141

    Operating System Recommended Hardware Alternate Hardware
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
