ECG解析モジュール

ECG解析、HRV、および心軸ツールの使用法

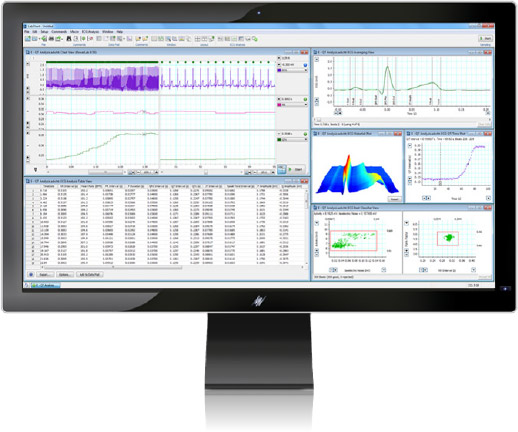

LabChartのECG解析モジュールは、ECG波形を正確かつ多彩に解析し、以下のような幅広い心血管研究分野に対応します：

• 不整脈研究
• 心血管疾患および心筋機能障害
• 心臓の健康に対する薬理学的影響
• 心拍変動（HRV）
• 心筋症
• 高血圧
• 運動および代謝研究
• 肥満
• 動物のパフォーマンスとストレス
• 分離心臓

解析ソフトウェアは、P波、Q波、R波、S波、T波のオンセット、振幅、間隔をリアルタイムまたはオフラインで自動的に検出して表示します。

当社のソフトウェアは、植え込み型テレメトリーデバイスのほか、表面電極や心内電極からの測定に対応しており、当社のバイオアンプと組み合わせてクリーンなECG信号を取得します。既存の検出設定は以下の動物モデルに対応しております：

• ヒト
• 豚
• 犬
• ウサギ
• モルモット
• ラット
• マウス

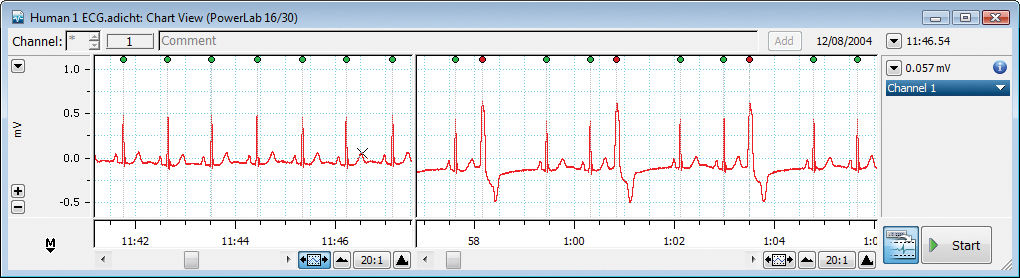

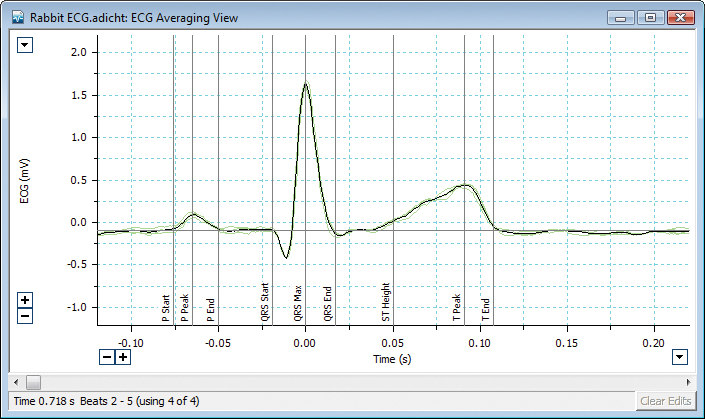

生データは計算によって変更されないため、心電図の再解析が可能です。ECG解析モジュールは、Windows PCに適しており、LabChart Proの一部として含まれているか、別途購入することができます。Chart、Beat Classification、Table、およびAveraging Viewは、解析対象のデータポイントへ迅速かつ簡単にナビゲーションできるようリンクされており、手動/ユーザーによるデータ編集は赤色で表示されます。

ECG解析モジュールと以下のLabChartモジュールを組み合わせることで、心血管データを最大限に活用できます：

Cardiac Axis- 前面心電図の計算を自動化し、心臓ベクトル表示をアニメーション化するLabChart用心軸計算アドオンです。（無料）

HRVモジュール- R波検出よりECGの拍動間隔の変動を計算し、拍動を正常、異所性、またはアーチファクトへ自動的に分類します（動脈パルス信号にも使用できます）。

PV Loopモジュール- 小動物や大動物の生体内心室圧-容積データの解析用に設計されています。

Peak Analysisモジュール- 重複していない複数の信号ピークの自動検出と解析を行います。

ECG解析のための強力なプラットフォーム

LabChartのECG/EKG解析モジュールは心血管系の活動と機能障害を簡単かつ迅速に評価します。このモジュールはECG波形の識別を行い、心臓リズム、振幅、P波、Q波、R波、S波、T波のオンセットを自動的に検出します。P波とR波の自動解析で心拍数と心室リズムを分離し、解析の応用範囲を広げます。

R波検出は拍動間隔を識別し、健康と準備の緊急指標であるHRVを自動的に計算します。自動心拍数計算により、頻脈と徐脈の識別が容易になります。解析ソフトウェアでは以下のようなさまざまな伝導指標を迅速に定量化してエクスポートすることもできます：

• RR間隔
• PR間隔
• QT間隔
• QRS間隔
• QTc
• T振幅
• P振幅
• R振幅

Cardiac Axisエクステンションは正面ECGの計算を自動化する強力なパッケージです。脱分極、再分極、および偏向の方向性計算により、左軸偏位と右軸偏位を迅速に特定し、ダウンストリーム解析を強化します。

ECGモジュールは不整脈、心房細動、心房粗動、虚血、左室肥大、右室肥大、心筋梗塞など、さまざまな心血管機能障害の検出を支援するECG解釈用の心臓病学プラットフォームとしても使用できます。重篤な病態の診断を容易にするためにインターバル解析を行います。第1度心ブロック（房室ブロック）をP-R間隔の延長の検出によって、または第2度心ブロックをQRS複合体の断続的低下の検出によって同定します。
