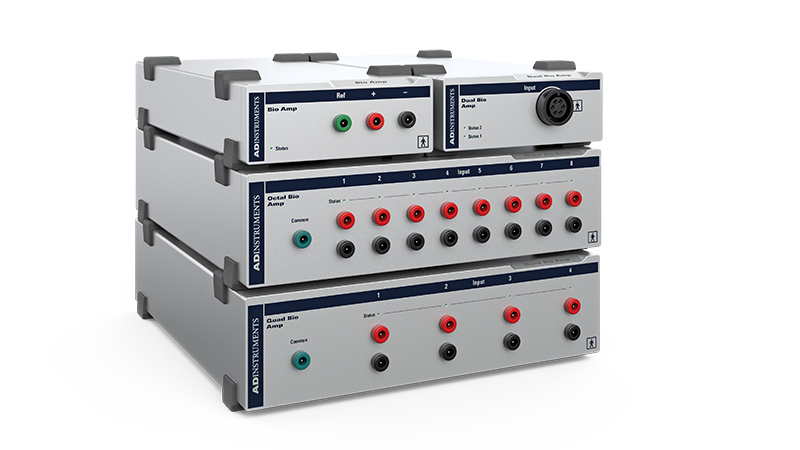

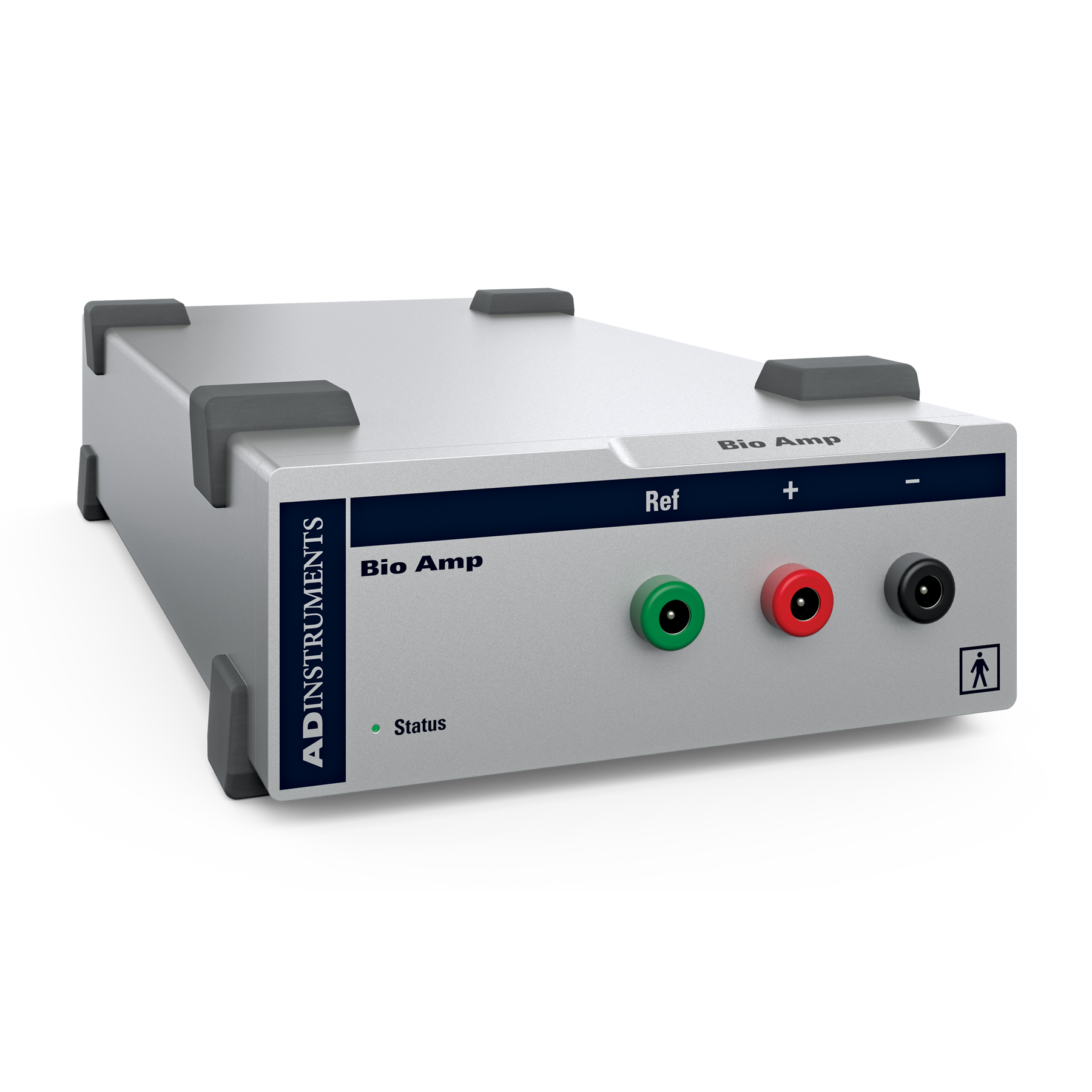

バイオアンプ

入力

• 接続タイプ：被覆付き1.5mmオスピンソケット×3
• 入力構成：絶縁グラウンドリファレンスまたは右下肢駆動　絶縁差動チャンネル×1
• 入力インピーダンス：差動 >1 GΩ、絶縁グラウンドに対して<100 pF（ケーブルなし）または500 pF（付属のシールド付きBio Ampケーブルおよびリード線）
• 絶縁：4000 Vrms（50 Hz、1分間）
• 入力レンジ：±100 μV ～±100mVフルスケール、10ステップ（PowerLabとバイオアンプの組み合わせ）
• ゲイン精度：全レンジで±1.5
• 非直線性：レンジ内で<0.2
• 各帯域幅でのノイズ：
  • 1 Hz～10 kHz：<1.2 μVrms（<12 mV p-p）
  • 0.3 Hz～1 kHz：<0.5 μVrms
  • 0.1 Hz～100 Hz：<0.4 μVrms
• IMRR（アイソレーション・モード）：>130 dB以上（非絶縁アースに対して、50 Hz）
• CMRR（コモンモード）：>60 dB標準（150K電極インピーダンス、不均衡5K @50Hzおよび60Hz）。代表値>100dB（平衡電極インピーダンス@50Hzおよび60Hz）。
• 入力漏れ電流：<4 μArms @ 240 V、50 Hz
• DCトレランス：±370mV
• ベースライン復元：自動または手動

フィルタリング

• ローパスフィルター：50、100、200、500、1000、2000、5000、10000 Hz、オフ　いずれかをソフトウェアで選択可能
• ハイパスフィルター：D.C.、0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz　いずれかをソフトウェアで選択可能
• 適応主電源フィルター：周波数50または60Hz

出力

• 信号：最大±4.5 V
• オーディオ出力3.5mm（0.14インチ）ステレオ出力ソケット：ヘッドフォンまたはパワードスピーカーの直接接続に最適。出力はソフトウェアから選択可能。

制御ポート

• I²Cポート： 制御と電源を供給。インターフェース通信速度は50kビット/秒。

物理的構成

• 寸法（高さ×幅×奥行き）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）
• 重量：1.3 kg（2ポンド12オンス）
• 所要電力：~2 W
• 動作条件：5-35 °C.湿度0～90％（結露がないこと）
• 輸送/保管条件：0-40 °C. 湿度0～95%（結露がないこと）

安全性 / 規制情報

• 安全性：IEC 60601-1:2012に準拠
• EMC：IEC60601-1-2:2014に準拠

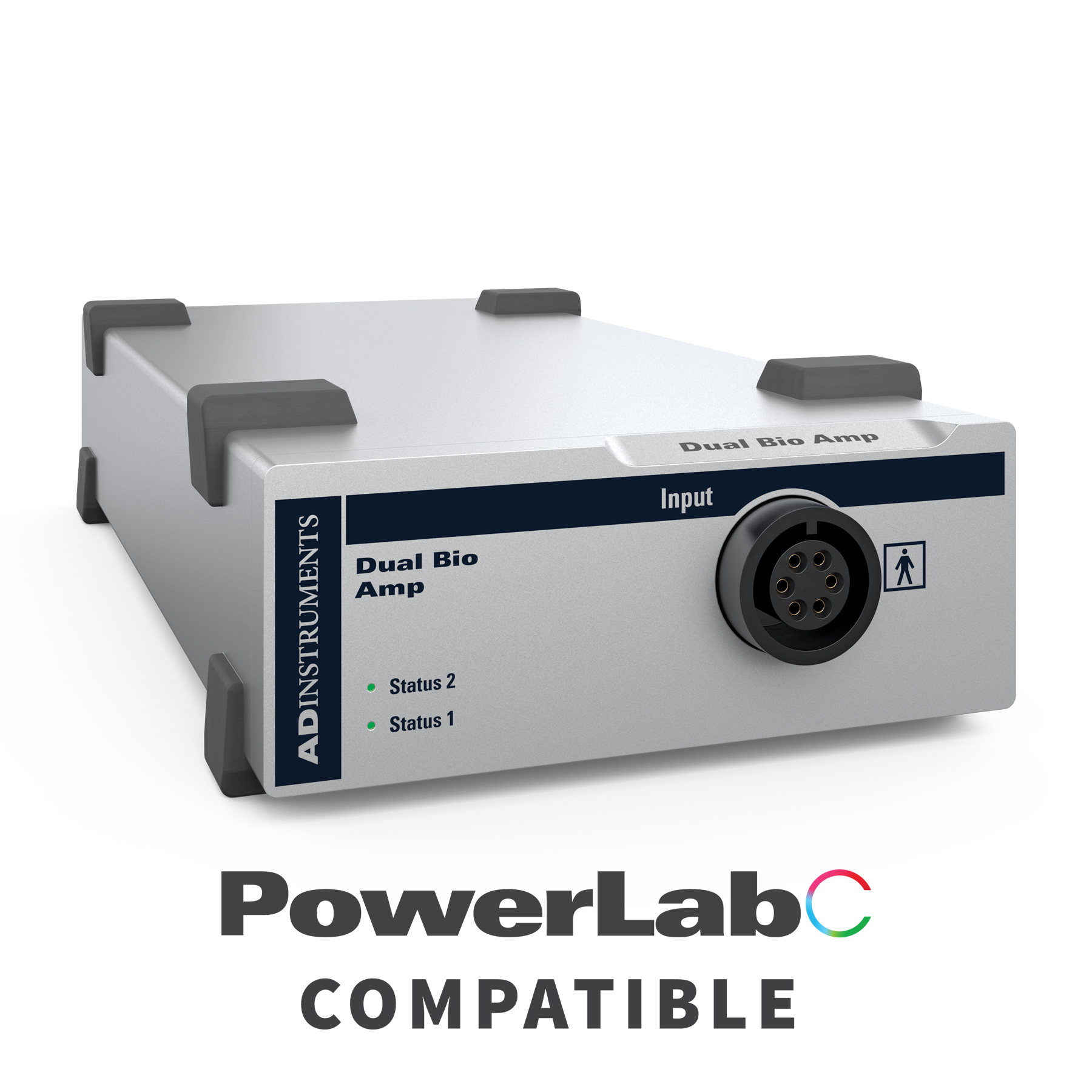

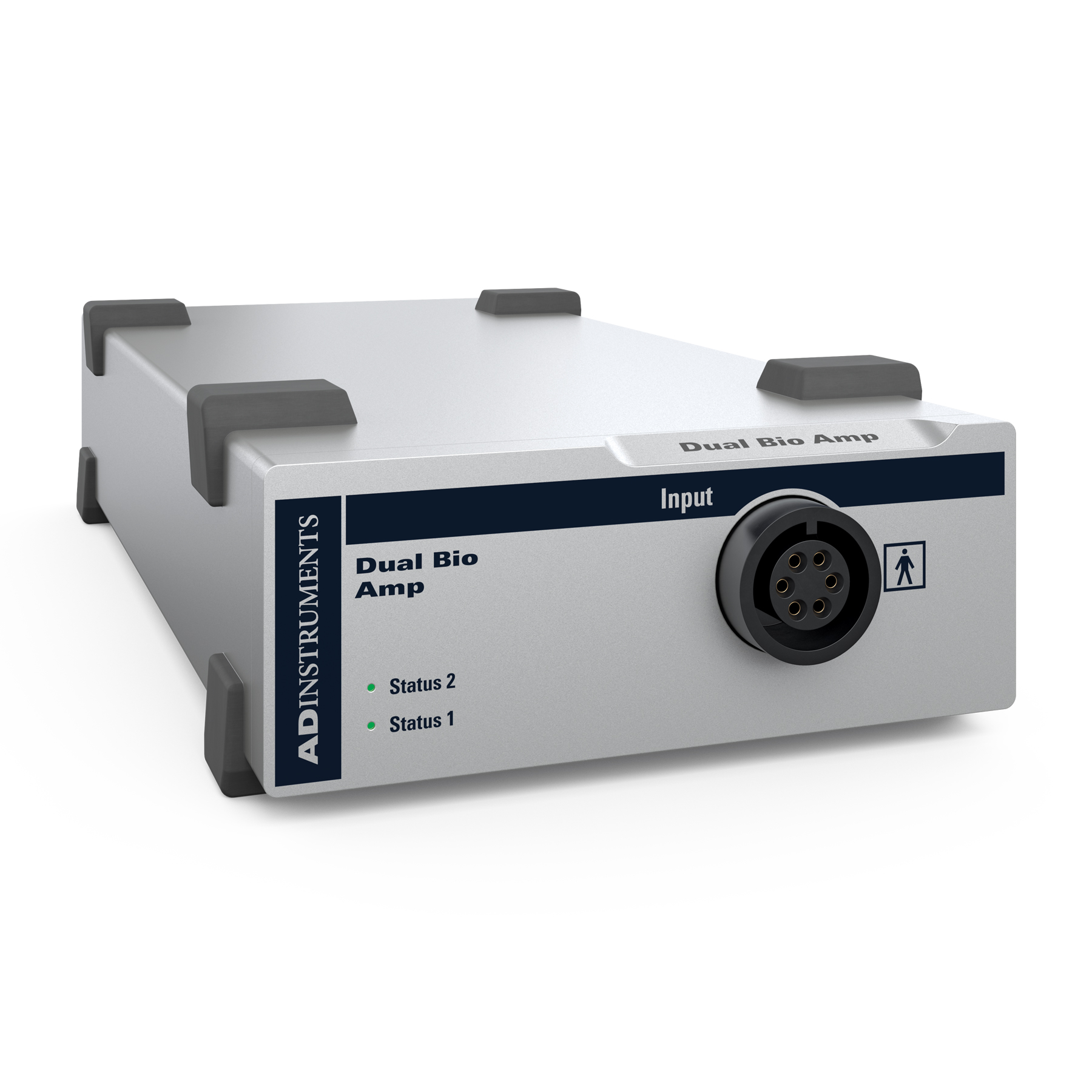

入力

• 接続タイプ：6ピンDIN/MSソケット、5リードバイオアンプケーブル(Tronomed D-1540)に適合。
• 入力構成：2絶縁差動チャンネル、共通絶縁グランド・リファレンスまたは右下肢駆動
• 入力インピーダンス：>差動1GΩ以上、絶縁グランド100pF以下（ケーブルなし）または絶縁グランド500pF以下（付属のシールド・バイオアンプ・ケーブルおよびリード線
• 絶縁：4000 Vrms（50 Hz、1分間）
• 入力レンジ：±100 μV ～±100mVフルスケール、10ステップ（ パワー ラボとバイオアンプの組み合わせ）
• ゲイン精度：全レンジで±1.5
• 非直線性：範囲内で<0.2
• 様々な帯域幅でのノイズ：
  • 1 Hz～10 kHz　<1.2 μVrms（<12 mV p-p）
  • 0.3 Hz～1 kHz　<0.5 μVrms
  • 0.1 Hz～100 Hz　<0.4 μVrms
• IMRR（アイソレーション・モード）：>130 dB以上（非絶縁アースに対して、50 Hz）
• CMRR（コモンモード）：>60 dB標準（150K電極インピーダンス、不均衡5K@50Hzおよび60Hz）。代表値>100dB（平衡電極インピーダンス@50Hzおよび60Hz）。
• 入力漏れ電流：<4 μArms @ 240 V、50 Hz
• DCトレランス：±370mV
• ベースライン復元：自動または手動

フィルタリング

• ローパスフィルター：50、100、200、500、1000、2000、5000、10000 Hz、オフ　いずれかをソフトウェアで選択可能
• ハイパスフィルター：D.C.、0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz　いずれかをソフトウェアで選択可能
• 適応主電源フィルター：周波数50または60Hz

出力

• 信号：最大±4.5 V
• オーディオ出力：3.5mm（0.14インチ）ステレオ出力ソケット、ヘッドフォンまたはパワードスピーカーの直接接続に最適。出力はソフトウェアから選択可能。

制御ポート

• I²Cポート 制御と電源を供給。インターフェース通信速度は～50Kbits/s。

物理的構成

• 寸法（高さ×幅×奥行き）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）
• 重量：1.3 kg（2ポンド12オンス）
• 所要電力：~3 W
• 動作条件：5-35 °C.湿度0～90％（結露がないこと）
• 輸送/保管条件：0-40 °C. 湿度0～95%（結露がないこと）

安全性 / 規制情報

• 安全性：IEC 60601-1:2012に準拠
• EMC：IEC 60601-1-2:2014に準拠

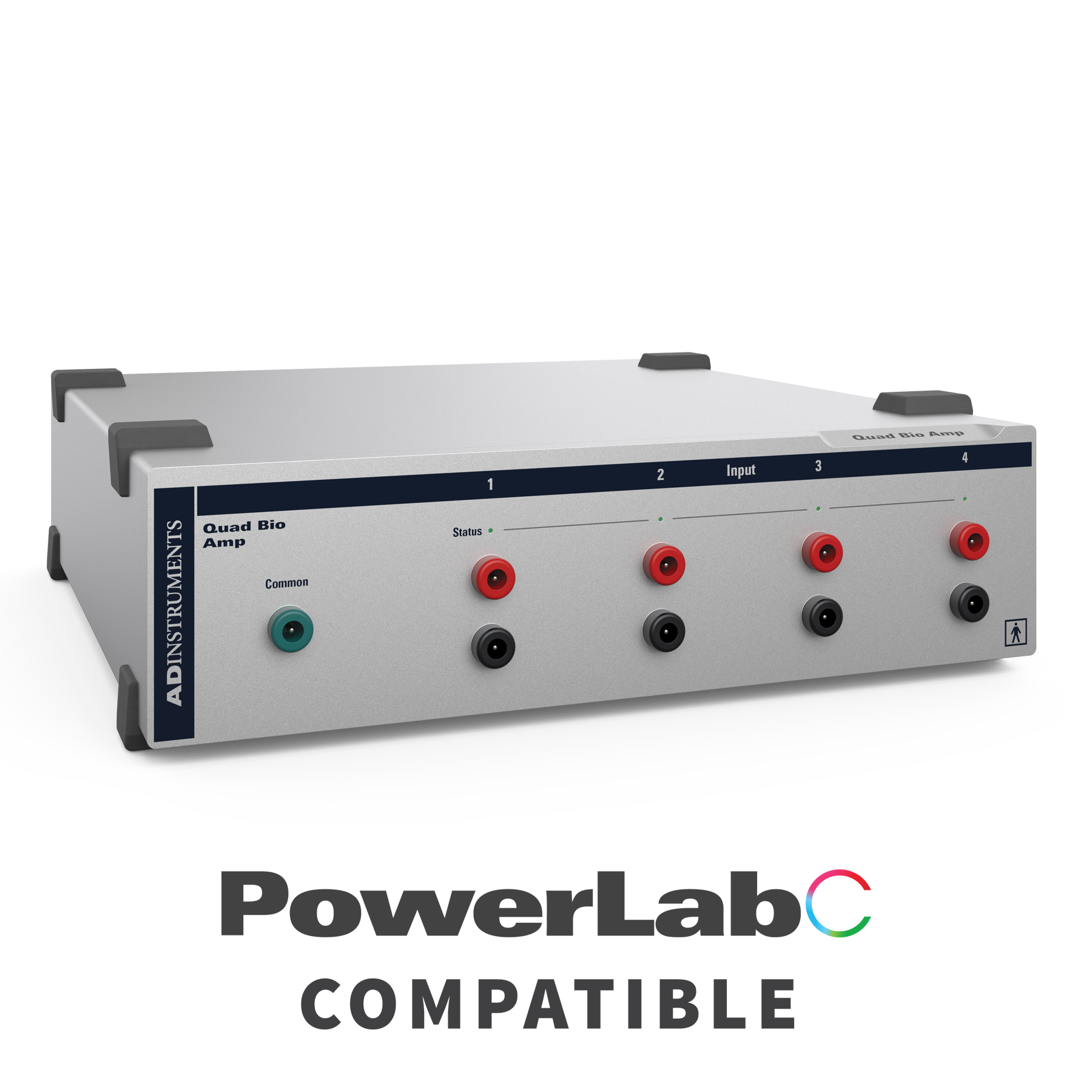

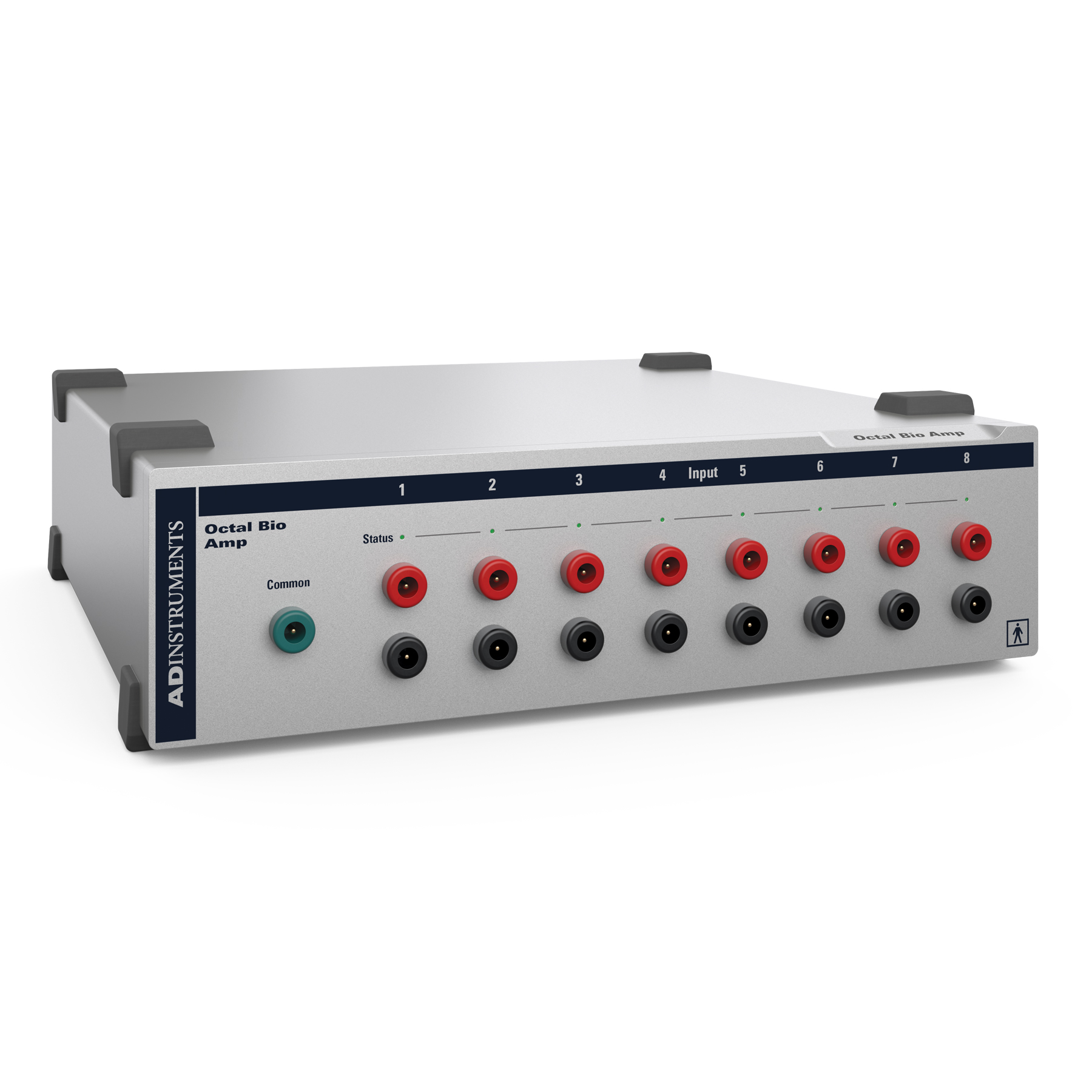

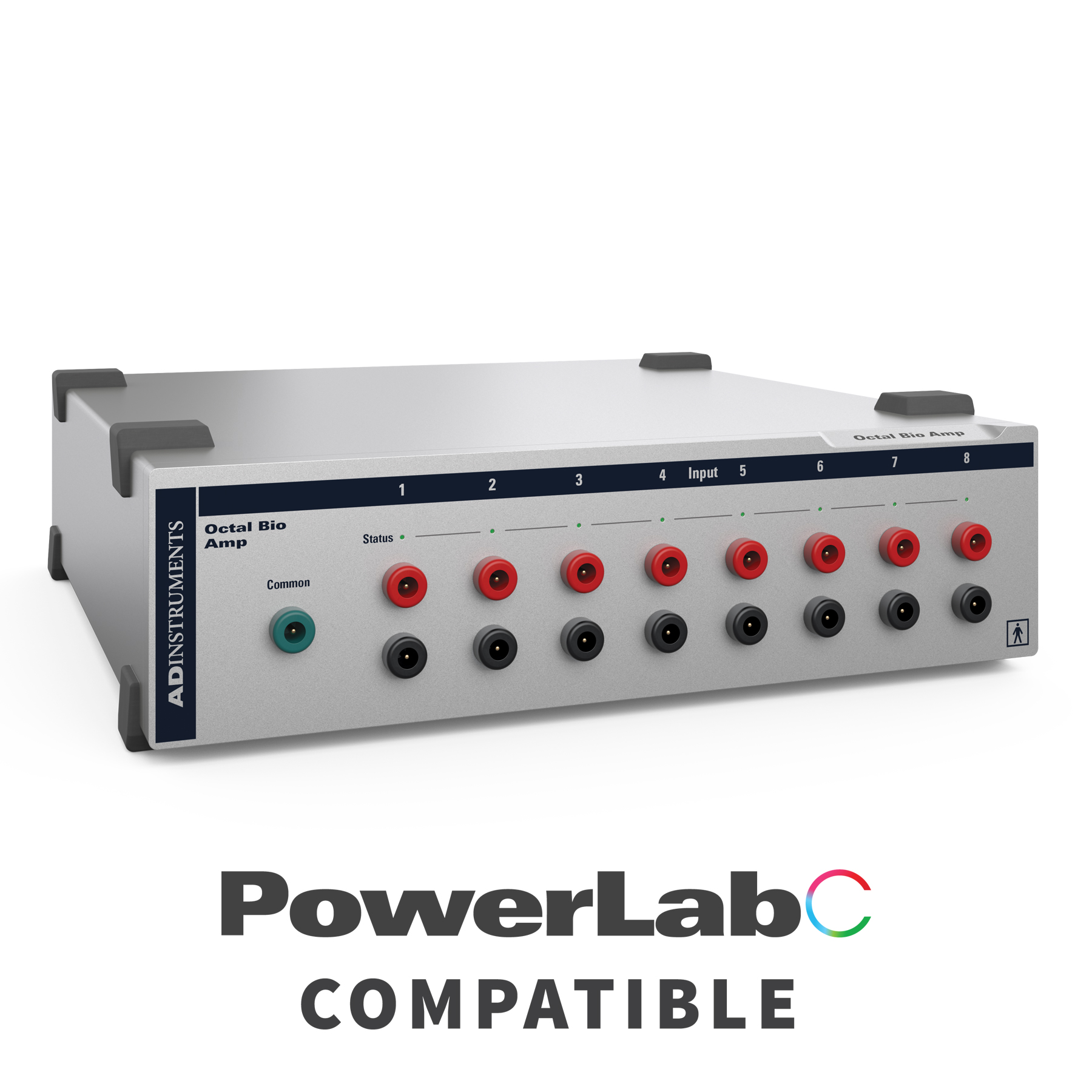

入力

• 接続タイプ：9×1.5mm（Quad）または17×1.5mm（Octal）シングルピン被覆オスソケット
• 入力構成：4（Quad）または8（Octal）絶縁差動チャンネル、共通絶縁グランドリファレンスまたは右下肢駆動
• 入力インピーダンス：>差動1GΩ以上、絶縁グラウンドまで100pF以下（ケーブルなし）
• 絶縁：4000 Vrms（50 Hz、1分間）
• 増幅範囲：±100 μV～±100 mVフルスケール、10ステップ（PowerLabとBio Ampの組み合わせ）
• ゲイン精度：全レンジで±1.5
• 非直線性：範囲内で<0.2
• 様々な帯域幅でのノイズ：
  • 1 Hz～10 kHz　<1.2 μVrms（<12 μV p-p）
  • 0.3 Hz～1 kHz　<0.5 μVrms
  • 0.1 Hz～100 Hz　<0.4 μVrms
• IMRR（アイソレーション・モード）：>130 dB以上（非絶縁アースに対して、50 Hz）
• CMRR（コモンモード）：>60 dB標準（150K電極インピーダンス、不均衡5K@50Hzおよび60Hz）。代表値>100dB（平衡電極インピーダンス@50Hzおよび60Hz）。
• 入力漏れ電流：<4 μArms @ 240 V、50 Hz
• DCトレランス：±370mV
• ベースライン復元：自動または手動

フィルタリング

• ローパスフィルター：50、100、200、500、1000、2000、5000、10000 Hz、オフ　いずれかをソフトウェアで選択可能
• ハイパスフィルター：D.C.、0.0003、0.001、0.003、0.01、0.03、0.1、0.3、1、3、10、30、100、200、300 Hz　いずれかをソフトウェアで選択可能
• 適応主電源フィルター：周波数50または60Hz

出力

• 信号：最大±4.5 V
• 音声出力：3.5mmステレオ出力ソケット：ヘッドフォンまたはパワードスピーカーの直接接続に最適。出力はソフトウェアから選択可能。

制御ポート

• I²Cポート：制御と電源供給。インターフェース通信レート：～50kbits/s。

物理的構成

• 寸法（高さ×幅×奥行き）：70mm×240mm×260mm（2.7インチ×9.45インチ×10.2インチ）
• 重量：2.5 kg（5.5ポンド）
• 所要電力：~4.5W（クアッド）、7W（オクタル）
• 動作条件：5-35 °C.湿度0～90％（結露がないこと）
• 輸送／保管条件：0-40 °C. 湿度0～95%（結露がないこと）

安全性 / 規制情報

• 安全性：IEC 60601-1:2012に準拠
• EMC：IEC 60601-1-2:2014に準拠
