Bridge Amps
Includes LabChart Includes LabChart Pro

ブリッジアンプ

圧力、力、光増幅器

お見積リストへ追加
Book a demo
  • Includes LabChart Includes LabChart Pro
  • Includes LabChart Includes LabChart Pro
  • Includes LabChart Includes LabChart Pro
  • Includes LabChart Includes LabChart Pro
  • Includes LabChart Includes LabChart Pro
  • Includes LabChart Includes LabChart Pro

ADInstrumentsのブリッジアンプはCシリーズフロントエンドインターフェースまたは従来のPowerLabから大半のDCブリッジトランスデューサを扱うための、シングルチャンネルまたはマルチチャンネルの非絶縁ブリッジアンプです。

概観

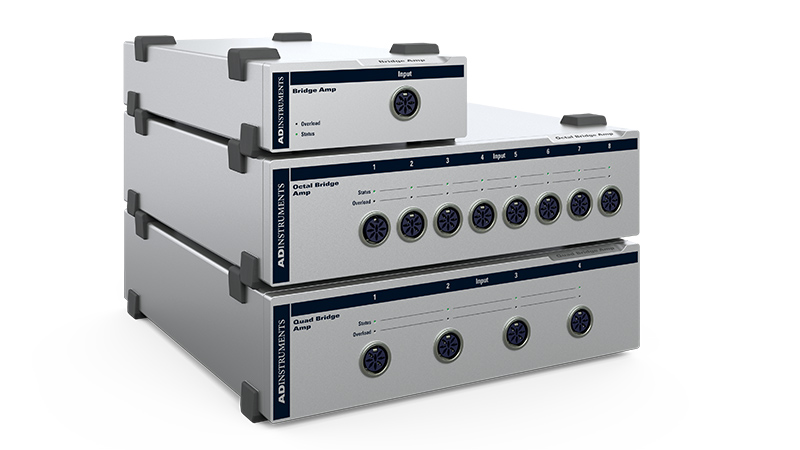

ADInstrumentsブリッジアンプは単一チャンネルまたはマルチチャンネルの非絶縁型ブリッジアンプで、Cシリーズフロントエンドインターフェースまたは従来型 PowerLab を、一般的に使用されている DCブリッジトランスデューサへ接続できるよう設計されています。対応するトランスデューサには温度プローブ、変位トランスデューサ、圧力トランスデューサおよびそれらと同種のデバイスが含まれます。ブリッジアンプは電源供給型トランスデューサの各種仕様に対応できるほか、一部の低インピーダンスの非電源型トランスデューサにも対応可能です。また、さまざまなトランスデューサをブリッジアンプへ接続するための多様なコネクタおよびケーブルが用意されています。

ブリッジアンプは以下を含む ADInstruments 製品および提携製品と互換性があります。

This product is supplied with your choice of either LabChart or LabChart Pro data acquisition software, with updated bundle pricing making it more affordable. Inquire about new pricing.

LabChart Logo

Key Features

  • 低ドリフトのアンプ
  • ソフトウェア制御によるゼロ調整
  • 幅広い増幅範囲（±200μV～±5V、14ステップ）により、多くのトランスデューサに使用可能
  • 高インピーダンス入力（2 x 1 MΩシングルエンド、2 MΩ差動）により、ブリッジアンプが変換器に負荷をかけないことを保証
  • オーバーロードライトにより、接続された変換器が正しく動作しているか、または正しく動作していないかを表示

Product Configurations

Bridge Amp

製品コード
FE221/L09
ce

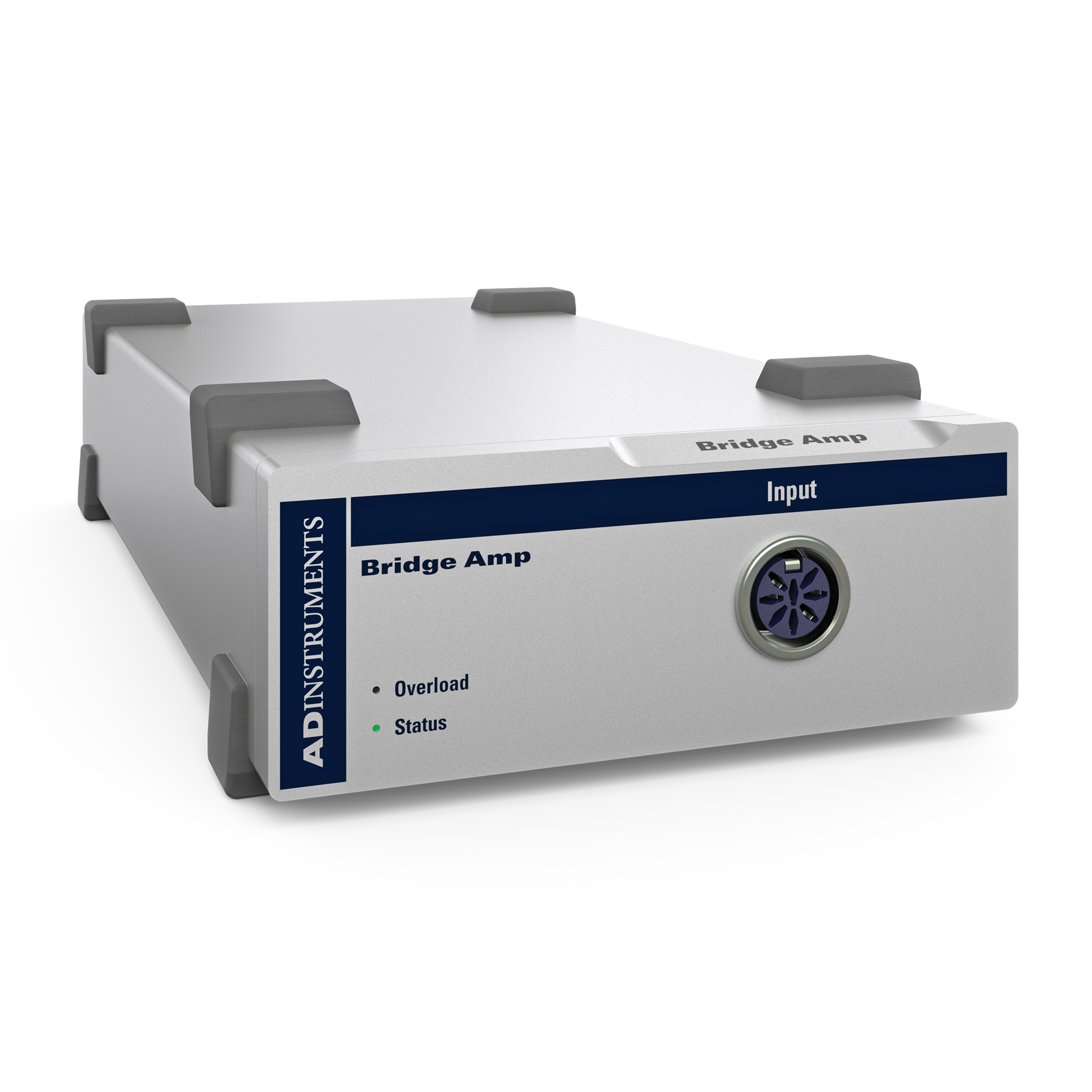

A single-channel, non-isolated bridge amplifier designed to allow a C Series Front End Interface or traditional PowerLab to connect to most DC bridge transducers.

This product is bundled with LabChart 9 or LabChart 9 Pro.

Bridge Amp
3D

Quad Bridge Amp

製品コード
FE224/L09
ce

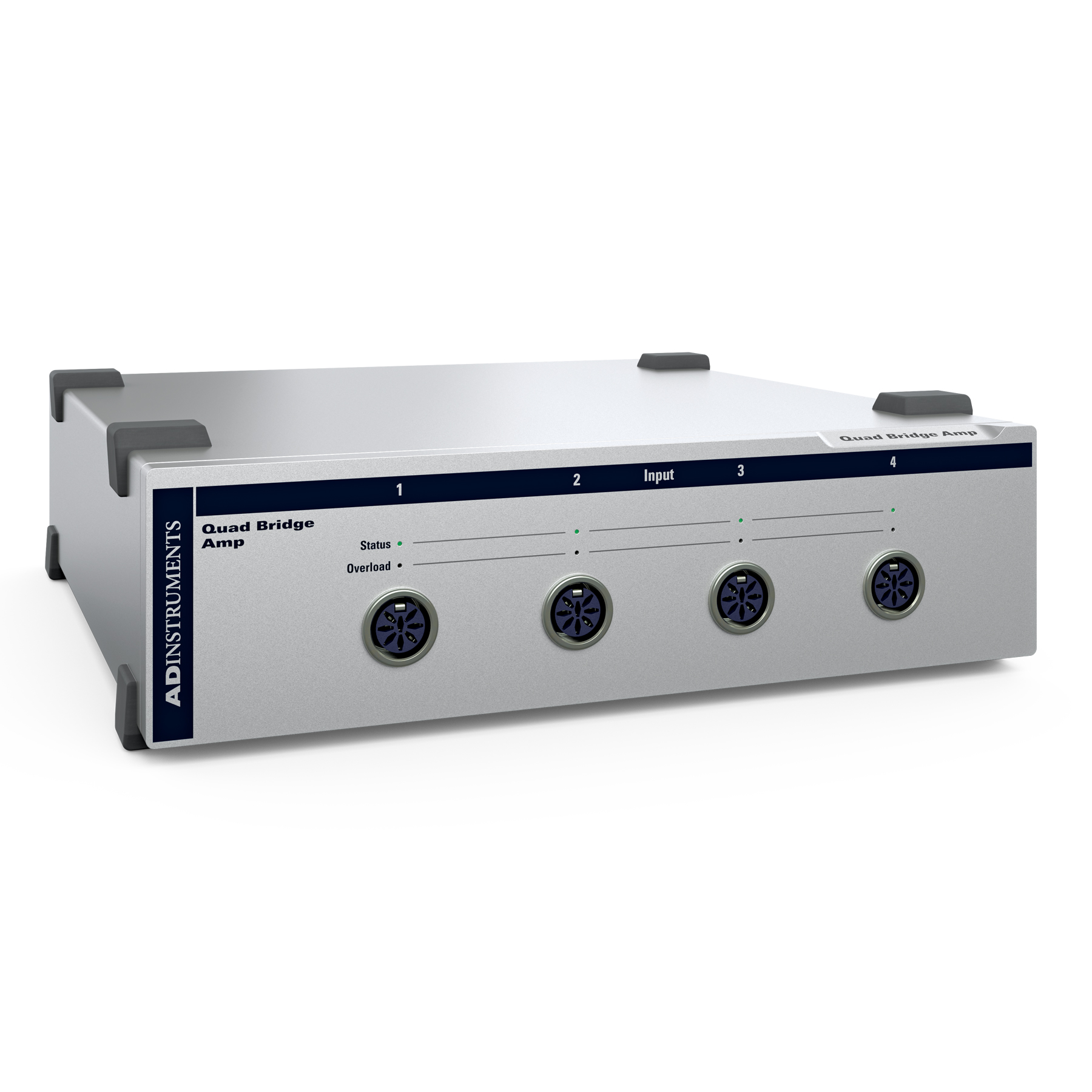

A four-channel, non-isolated bridge amplifier designed to allow a C Series Front End Inteface or traditional PowerLab to connect to most DC bridge transducers.

This product is bundled with LabChart 9 or LabChart 9 Pro.

Quad Bridge Amp
3D

Octal Bridge Amp

製品コード
FE228/L09
ce

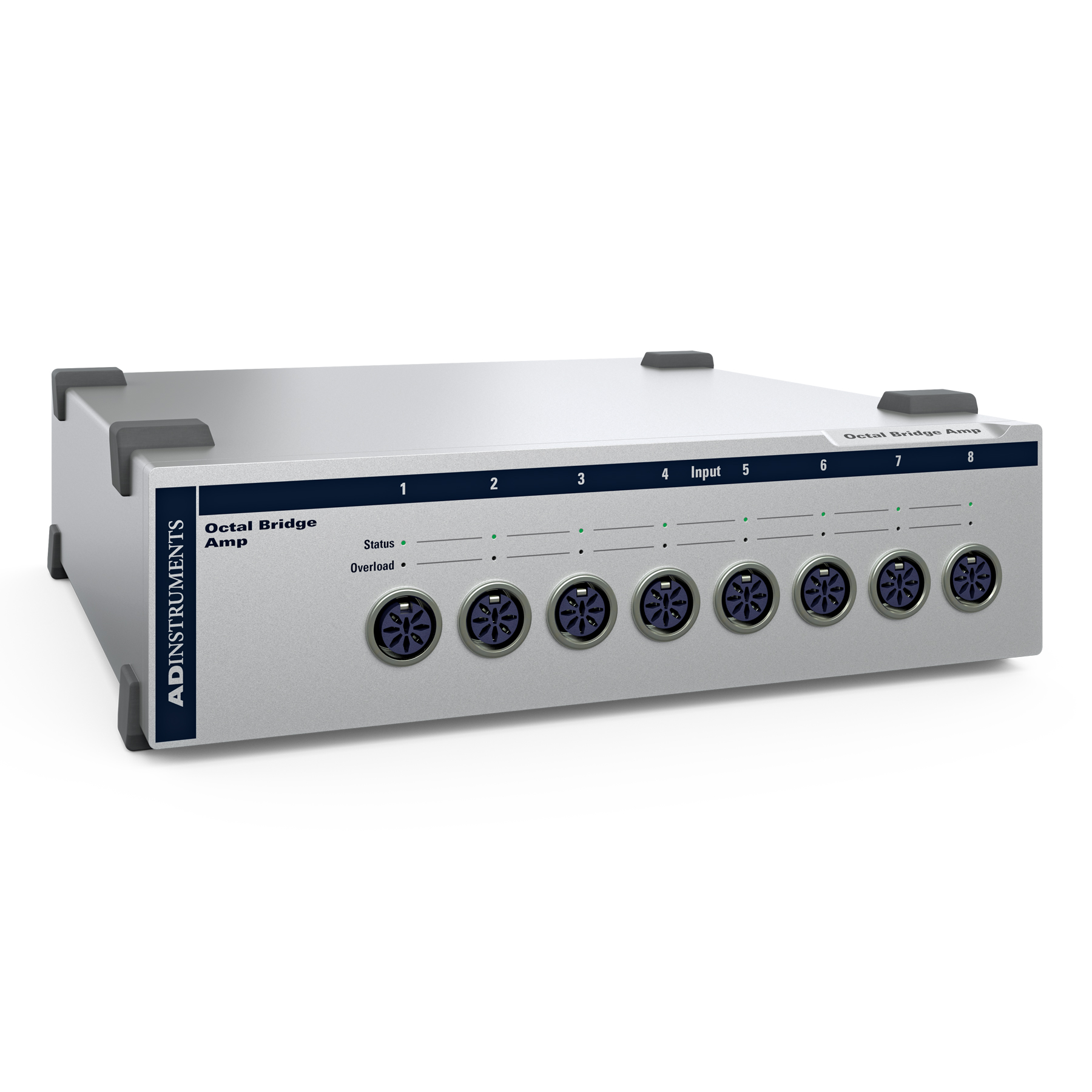

An eight-channel, non-isolated bridge amplifier designed to allow a C Series Front End Interface or traditional PowerLab to connect to most DC bridge transducers.

This product is bundled with LabChart 9 or LabChart 9 Pro.

Octal Bridge Amp
3D

Bridge Amp (with Front End Interface)

製品コード
FE221/CSL09
ce

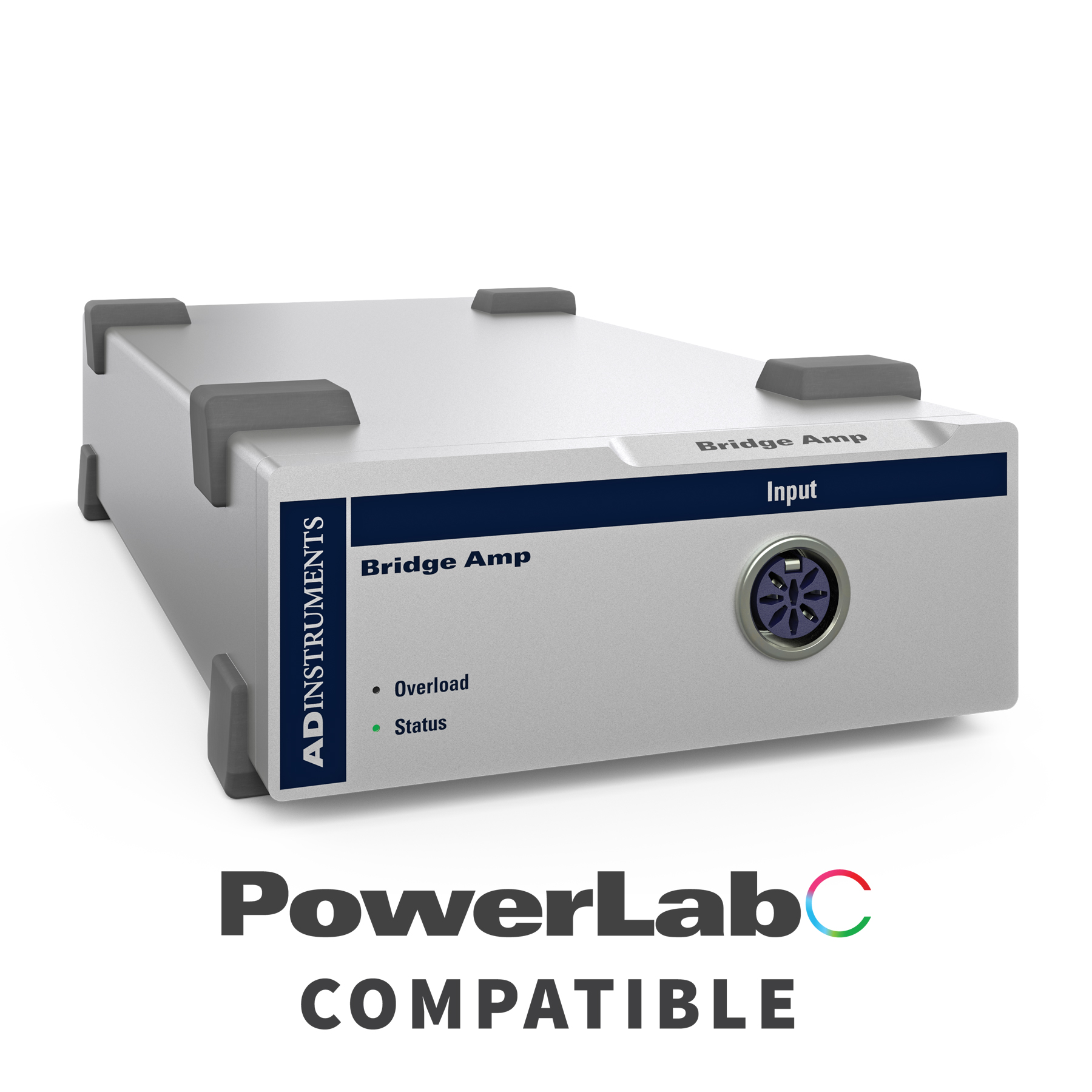

The FE221/CS bundles the FE221 Bridge Amp together with LabChart 9 and a C Series Front End Interface to make it compatible with PowerLab C.

Bridge Amp with Front End Interface

Quad Bridge Amp (with Front End Interface)

製品コード
FE224/CSL09
ce

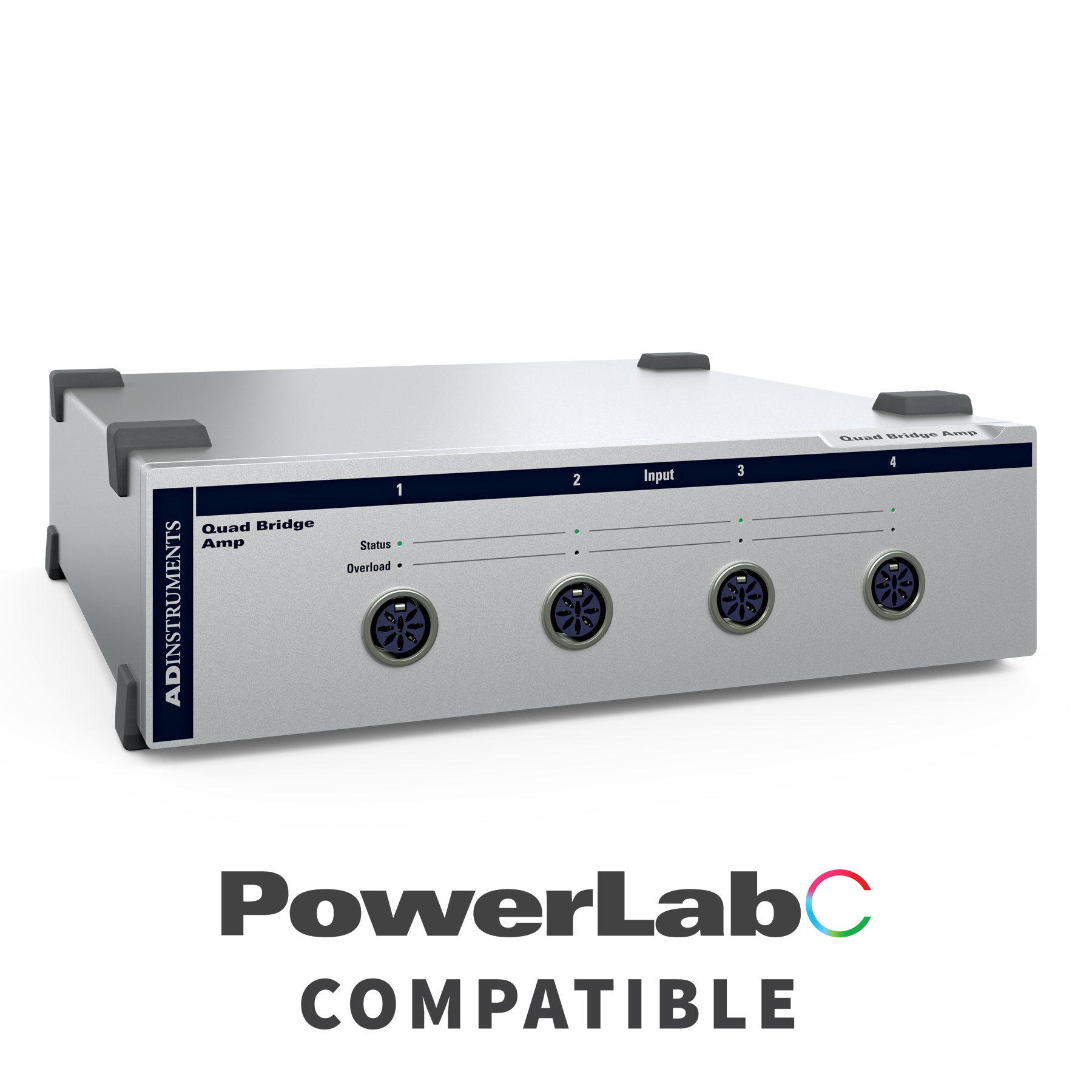

The FE224/CSL09 bundles the FE224 Quad Bridge Amp together with LabChart 9 and a C Series Front End Interface to make it compatible with PowerLab C.

Quad Bridge Amp with Front End Interface

Octal Bridge Amp (with Front End Interface)

製品コード
FE228/CSL09
ce

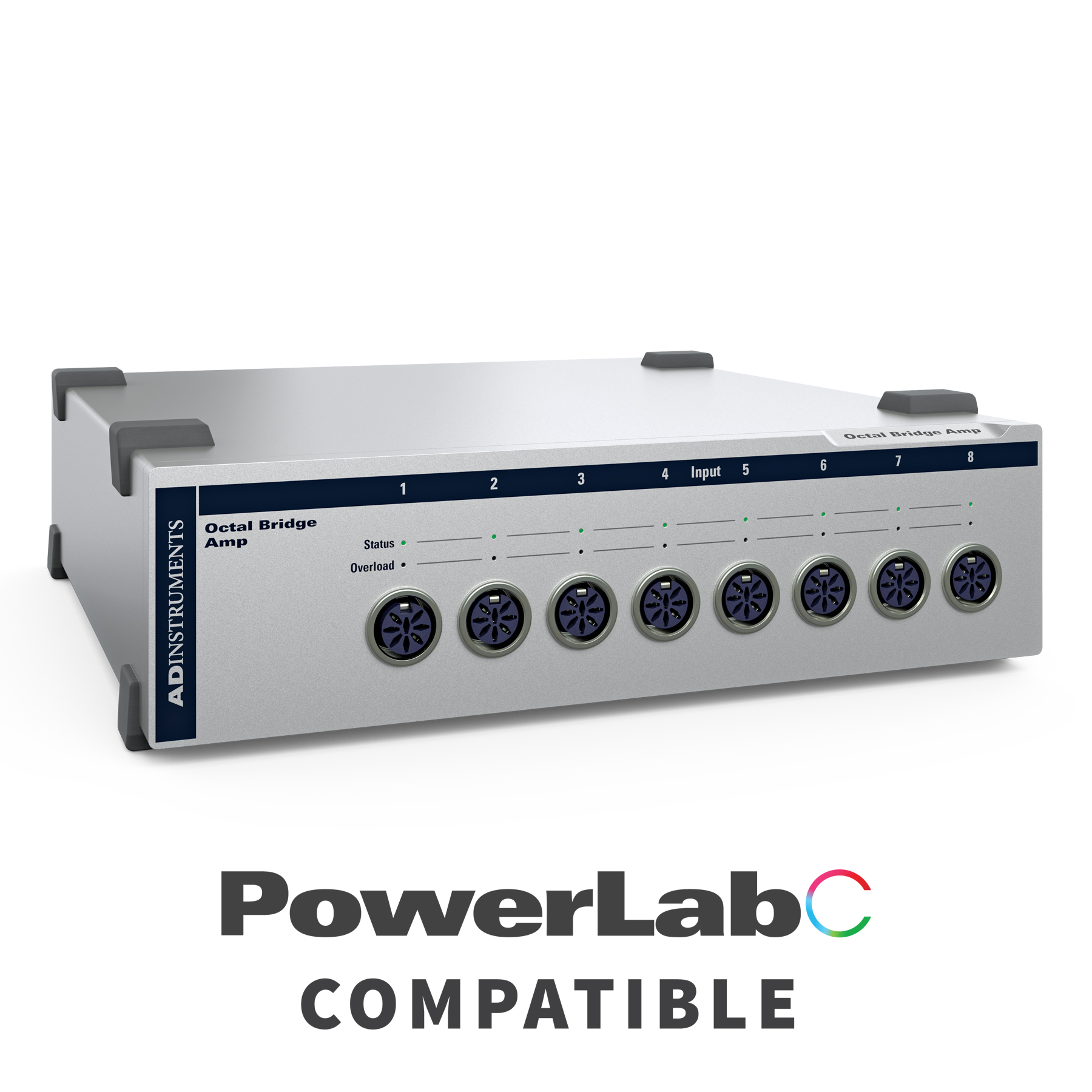

The FE228/CSL09 bundles the FE228 Octal Bridge Amp together with LabChart 9 and a C Series Front End Interface to make it compatible with PowerLab C.

Octal Bridge Amp with Front End Interface

桥式放大器 (Bridge Amp)

製品コード
FE221
ce

设计为能让一个C系列前端接口或者传统的 Powerlab 连接大多数 DC 桥式传感器的单通道、非绝缘桥式放大器。

Bridge Amp
3D

四通道桥式放大器

製品コード
FE224
ce

一种四通道非隔离桥式放大器，其设计目的是让一个C系列前端接口或者传统的 PowerLab 连接大多数直流桥式传感器。

Quad Bridge Amp
3D

八通道桥式放大器（Octal Bridge Amp）

製品コード
FE228
ce

一种八通道非隔离桥式放大器，其设计目的是让 一个C系列前端接口或者传统的PowerLab 连接大多数直流桥式传感器。

Octal Bridge Amp
3D

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    サポート

    Support Assistant

    Our Support Assistant can answer common questions and provide solutions.

    Go to Support Assistant

    詳細と技術仕様

    Technical

    1ch、4ch、8chブリッジアンプ（FE221、FE224、FE228）

    入力

    • 入力数：1、4または8、8ピンDIN
    • 入力構成：差動
    • 増幅範囲：±200μV～±5Vフルスケール、14ステップ（パワーラボとブリッジアンプの組み合わせ）
      • ±5 V
      • ±2 V
      • ±1 V
      • ±500 mV
      • ±200 mV
      • ±100 mV
      • ±50 mV
      • ±20 mV
      • ±10 mV
      • ±5 mV
      • ±2 mV
      • ±1 mV
      • ±500 μV
      • ±200 μV
    • 増幅精度：±0.5%（PowerLab＆ブリッジアンプ合計）
    • 最大入力電圧：±10 V
    • 入力インピーダンス：2 x 1 MΩ（シングルエンド）、2 MΩ（差動）
    • ローパスフィルター：1 Hz～2 kHzの8段階（ソフトウェアで選択可能）
    • 周波数応答（-3 dB）：2 kHzフィルター選択時、全ゲインで最大2 kHz
    • CMRR（差動）：50 Hzで100 dB（代表値）。
    • 入力ノイズ：<1μVrms（最高ゲインで入力を基準とする

    励起およびゼロ調整

    • 励起電圧範囲：0～20ボルトDC（グラウンドを基準として±10 V）、外部抵抗で調整可能
    • 変換器駆動電流：最大±45 mA
    • ゼロ調整回路：ソフトウェア制御、手動または自動内部オフセット範囲：±10 V（1 V - 5 Vレンジ）±1 V（100 mV - 500 mVレンジ）±100 mV（200 μV - 50mV）
    • 内部オフセット分解能：16ビット（内部DAC） ± 32 000ステップ 約0 V.
      • 1, 2, 5 V -310 μV/ステップ
      • 100 mV, 200 mV, 500 mV - 31 μV/step
      • 200 μV～50 mV - 3 μV/ステップ

    制御ポート

    • I2Cポート：フロントエンドユニット用電源および制御バス
    • PowerLabの機種によって様々なフロントエンドをサポート
    • インターフェース通信レート：～50Kbits/s。

    物理的構成

    • 寸法（高さ×幅×奥行き）と重量：
      • 1ch（FE221）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）、1.2kg
      • 4ch（FE224）：55mm×240mm×260mm（2.2インチ×9.4インチ×10.2インチ）、2.1kg
      • 8ch（FE228）：70 mm × 240 mm × 260 mm（2.8インチ × 9.4インチ × 10.2インチ）、2.6 kg
    • 所要電力：0.8W（FE221）、2.5W（FE224）、5.0W（FE228）（トランスデューサーを取り付けない場合）
    • 動作温度範囲：5～35 °C、相対湿度0～90％（結露がないこと）

    安全性

    • EMC：EN61326-1:2006規格に準拠

    ADInstruments は、いつでもこれらの仕様を変更する権利を留保します。

    製品コード

    FE221/L09
    Bridge Amp
    FE224/L09
    Quad Bridge Amp
    FE228/L09
    Octal Bridge Amp
    FE221/CSL09
    Bridge Amp (with Front End Interface)
    FE224/CSL09
    Quad Bridge Amp (with Front End Interface)
    FE228/CSL09
    Octal Bridge Amp (with Front End Interface)

    Compatibility

    FE221/L09

    Operating System Recommended Hardware Alternate Hardware
    LabChart 9 Windows PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab

    FE224/L09

    Operating System Recommended Hardware Alternate Hardware
    LabChart 9 Windows PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab

    FE228/L09

    Operating System Recommended Hardware Alternate Hardware
    LabChart 9 Windows PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab

    FE221

    Operating System Recommended Hardware Alternate Hardware
    LabChart 9 Windows PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab

    FE224

    Operating System Recommended Hardware Alternate Hardware
    LabChart 9 Windows PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab

    FE228

    Operating System Recommended Hardware Alternate Hardware
    LabChart 9 Windows PowerLab C + PLCF1 Traditional PowerLab
    LabChart 8 Windows / LabChart 8 Mac PowerLab C + PLCF1 Traditional PowerLab
    LabChart Lightning LabChart Lightning Windows / LabChart Lightning Mac PowerLab C + PLCF1 Traditional PowerLab

    Requirements

    • PowerLab/SP、/25、/26、/30または/35
    • LabChart 6以降(WindowsおよびMacintosh)またはChart 5.4.2以降(WindowsおよびMacintosh)
    • Scope for Windows (3.7.8以降)またはScope for Mac (4.0.3以降)

    Expand your research with solutions from our partners
