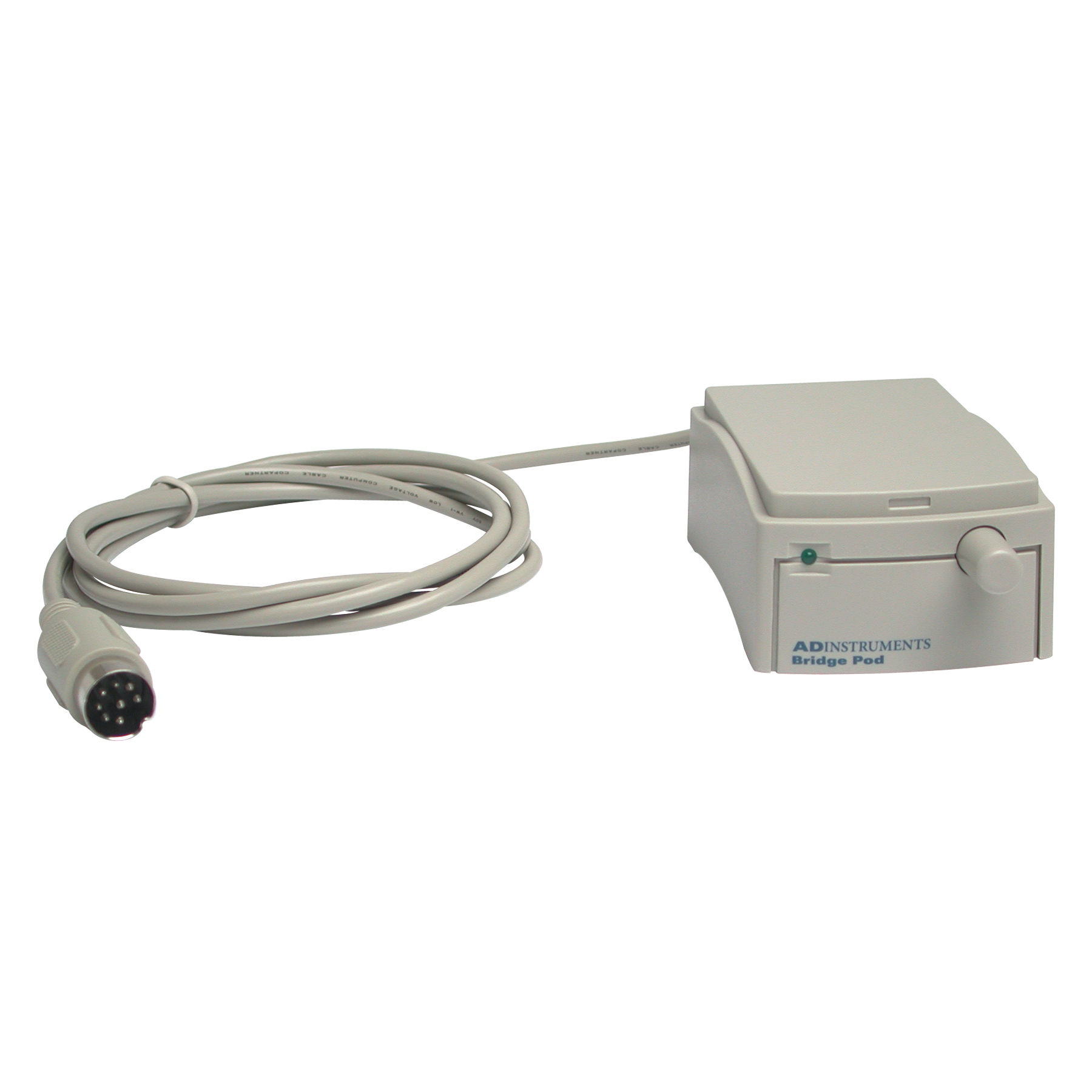

ブリッジポッド
製品コード
ML301
ブリッジ型トランスデューサとPowerLabデータ収集システム用に設計された低価格のシグナルコンディショナー
$370.00
Ships from supplier
Estimated delivery
1 month
Frequently purchased with ブリッジポッド
$440.00
Ships from supplier
$1,085.00
Ships from supplier
概観
ブリッジ型トランスデューサーとPowerLabデータ収集システム用の低価格シグナルコンディショナーです。ブリッジポッドはフルブリッジ型ひずみゲージ式トランスデューサーに安定した+2.5 Vの励磁源を与えます。信号ノイズを低減するために300Hzのローパスフィルタが内蔵されており、手動でDCオフセット調整が可能です。
用途
Key Features
- トランスデューサーには2.5Vの励磁電圧が印加され、トランスデューサー出力信号は差動増幅された後、高周波信号を除去するためにローパスフィルターがかけられます。
- ブリッジポッドの前面にある10回転のポテンショメーターでオフセットを調整し、記録前にトランスデューサーのオフセットやプリテンション負荷信号を除去することができます。
- オフセットコントロールは低ゲイン設定で±200 mVのオフセットレンジ（入力時）、ハイゲイン設定で±20 mVのオフセットレンジ（入力時）が設定できます
High-impact publications using this product
サポート
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant詳細と技術仕様
Technical
- 入力インピーダンス：~470 K｜｜3 pF 差動
- 入力レンジ：200μV～20mV、1:2:5ステップ（×10ゲイン選択時） 50mV～200mV、1:2:5ステップ（×10ゲイン非選択時）
- DCドリフト：2 μV/°C
- DC励磁：公称2.5 V
- 最小負荷抵抗：300 Ω
- アンプノイズ：<1 μV RMS（10 Hz帯域幅）
- ローパスフィルター：300 Hz、3次ベッセル
- DCオフセット調整範囲：±200 mV、10回転ポテンショメーター、ソフトウェア側でも選択可能
- 動作条件：0～35 °C、湿度0～90%（結露がないこと）
- 入力コネクター：5ピンミニオーディオコネクター
- 筐体サイズ（長さ×幅×高さ）：108 × 58 × 35 mm
- ケーブル長：1.5m
- 重量：約200g
これらの仕様は変更される場合があります。
製品コード
ML301
Bridge Pod
Compatibility
ML301
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart Lightning | LabChart Lightning Windows / LabChart Lightning Mac | Traditional PowerLab | cross |
| LabChart 8 | Windows / LabChart 8 Mac | Traditional PowerLab | cross |
