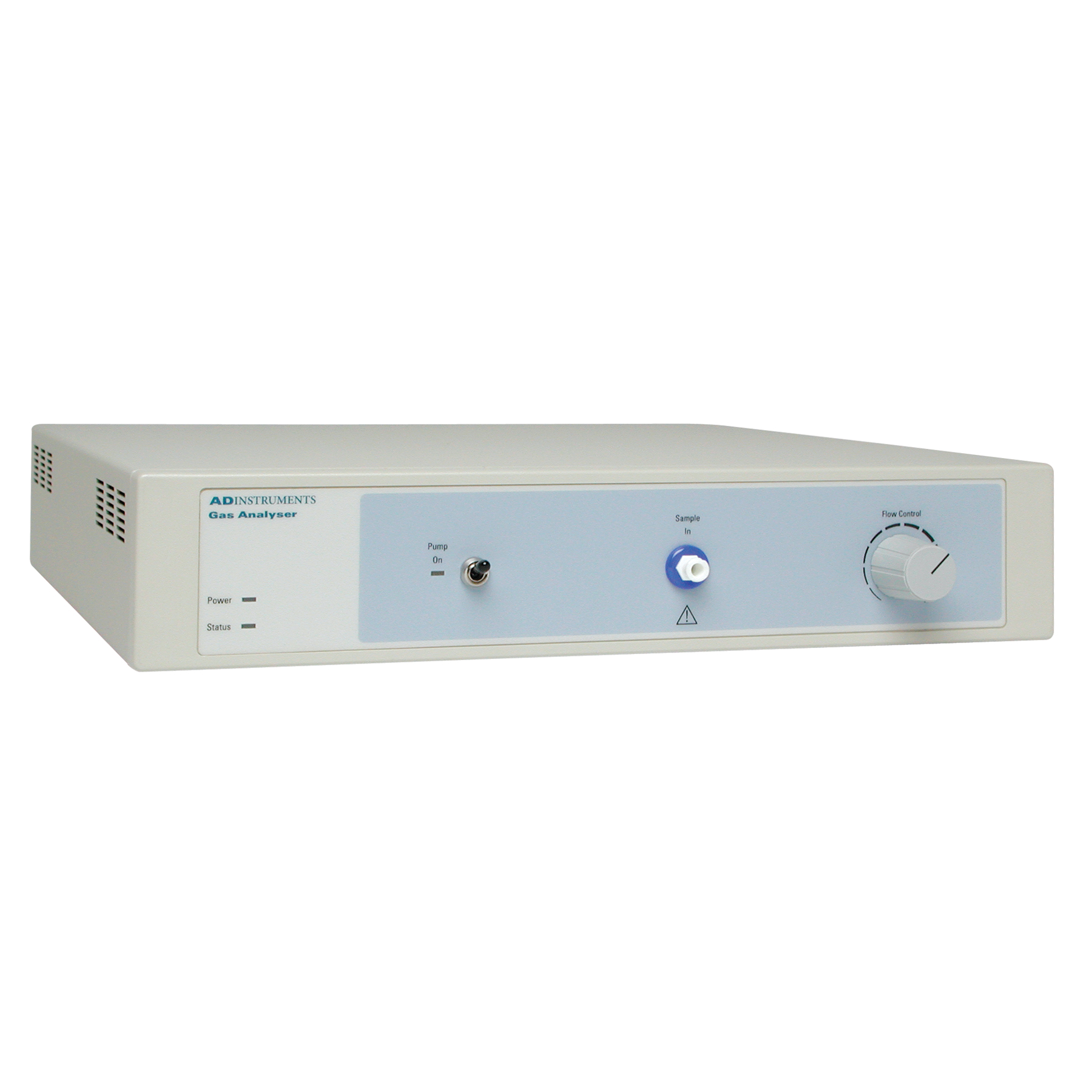

呼気CO2/O2アナライザー
呼吸ガス分析装置
呼気CO2/O2アナライザーはラット～ヒトまでの呼吸ガス濃度を連続測定できます。
Frequently purchased with 呼気CO2/O2アナライザー
概観
呼気CO2/O2アナライザーはラットからヒトまであらゆる種の呼吸ガス濃度を連続的に測定することができます。赤外線二酸化炭素センサーと光学式酸素検出器を内蔵しています。CO2/O2呼吸ガスアナライザーは減衰マイクロ真空サンプリングポンプでミキシングチャンバーから呼気ガスをサンプリングします。ユニット前面の流量調整ノブにより35～200 ml/分のサンプリング速度が 得られますが、最大流量値はチューブのサイズや長さによって異なる場合があります。
ガスアナライザーに含まれるもの
併用用
- ガスミキシングチャンバー（ヒト被験者を使用する場合に推奨）
Key Features
- サンプリング流量は約35ml/minから200ml/minまで可変
- ガスアナライザーのサンプリングポートに取り付けられたインラインフィルターにより、湿気や有害な微粒子からトランスデューサを保護
- 減衰マイクロ真空サンプリングポンプから供給される赤外線CO2センサーと光学式O2センサー
- PowerLabに接続すると、CO2とO2チャンネルの自動校正が可能。
サポート
サポート記事
Our Support Articles contain answers to common questions, how-tos, solutions, and documentation.
詳細と技術仕様
Technical
サンプリングシステム：減衰機構を備えたマイクロ真空ポンプから供給されるCO₂ トランスデューサ 1 系統および O₂ トランスデューサ 1 系統
対象ガス：非腐食性かつ非可燃性であること。サンプリング入口の前段で必ず除湿処理を行う必要があります。
システムサンプリング流量：約 35～200 mL/分（ユーザー可変）
内部減衰容積：75 mL
ガスコネクタ：プラスチック製ルアー
除湿フィルタ：サンプリング入口の前に、0.45 µm の疎水性メンブレンフィルタを装着することを推奨します。
ガス接触部材質：SUS316 ステンレス鋼、サファイア、ナイロン66、シリコンゴム、エポキシワニス
ウォームアップ時間：20 ℃ にて 10 分
CO2 システム
方式：赤外光学式
測定範囲：0～10% CO₂
出力：リニア、0～1 V（0～10% CO₂）
分解能：0.1% CO₂
直線性：±0.1% CO₂
ドリフト：8 時間あたり 0.1% CO₂
応答時間（10～90%）：
・トランスデューサ単体：200～50 mL/分時 90～130 ms
・Nafion チューブおよび疎水性フィルタをサンプリング入口に接続した場合：200 mL/分時 440 ms温度係数：
・ゼロ点：<0.01% CO₂/℃
・スパン：<0.02% CO₂/℃
O2 システム
方式：可視光（760 nm）吸収式
測定範囲：5～100% O₂
出力：リニア、0.05～1 V（5～100% O₂）
直線性：±0.2% O₂
応答時間（10～90%）：200～50 mL/分時 130～300 ms
交差感度：±0.2%
分解能：0.01% O₂
ドリフト：2 時間あたり 0.1% O₂
動作要件
電源：85～250 VAC、50/60 Hz
最大消費電力：60 VA
動作温度範囲：5～35 ℃
動作湿度範囲：0～90%（結露がないこと）
信号出力
- アナログ出力：BNCコネクター
外形仕様
- 寸法（高さ×幅×奥行き）：60mm×300mm×300mm（2.36インチ×11.8インチ×11.8インチ）
- 重量：5 kg
