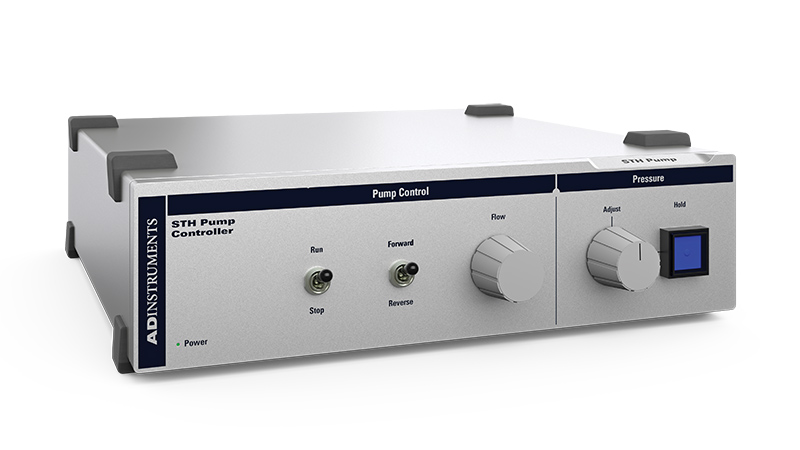

STHランゲンドルフポンプコントローラー
製品コード
IN175
ランゲンドルフまたはその他の分離灌流臓器調製用の生物学的液体の流量を制御するために使用する。
概観
本装置はペリスタポンプの回転速度を制御することで、ランゲンドルフ法やその他の摘出灌流臓器実験における生体液の流量を制御するために使用されます。平均的に一定の灌流流量、または一定の灌流圧を提供することが可能です。
STH ポンプコントローラは、ブリッジアンプおよびフォーストランスデューサーに接続され、負帰還制御回路を用いてペリスタポンプへ送信される流量制御信号を調整します。これにより、灌流ライン内の灌流圧を通常 ±1 mmHg 以内で一定に維持することができます。また、一定流量灌流条件下で使用する場合には、固定流量信号を手動で設定することも可能です。
流量および圧力の各信号は、PowerLab システムおよび LabChart ソフトウェアを用いてモニタリング、表示、記録されます。
STHポンプコントローラーには以下が付属しています：
STHポンプはこちらのランゲンドルフシステムに含まれています。
Key Features
- 圧力入力に圧力信号を印加することで電子フィードバック制御を行い、コントローラーはシステムの流量を常に調整し、一定の圧力灌流を維持することができる
- PowerLabおよびMinipuls 3ペリスタポンプ用との統合により、血管または冠動脈の流量をリアルタイムで測定
- 定圧灌流のための煩雑な静圧カラムが不要
- 様々なポンプに適応可能
- 定流量モードでポンプに制御電圧を供給することができ、電圧を上げるとポンプの速度が上がり、流量が増加する
サポート
Support Assistant
Our Support Assistant can answer common questions and provide solutions.
Go to Support Assistant詳細と技術仕様
Technical
コントローラー操作
- モード：定流量または定圧
- 流量誤差：±3％（変更後、安定するまで約3秒）
- 一定圧力エラー： ± 1 mmHg
- 一定圧力のドリフト：< 30分間で1%未満
ポンプ制御信号
- 運転/停止制御：コンタクトクロージャー（運転：コンタクトクロージャー）
- 正転/逆転制御：コンタクトクロージャー（逆方向：コンタクトクロージャー）
- ポンプ制御電圧：0～+5V（+5V：ポンプ最高回転数）
流量出力
- 流量信号範囲：0～+5V（+5V：最大流量）
- 出力フィルタリング：0.5 Hzまたは1 Hz、2次、ローパス、スイッチ選択可能
圧力入力
- 最大入力電圧： ± 15 V
- 入力インピーダンス： 100 kΩ
- 入力ゲイン範囲： x1～x100、リア・パネルから調整可能（多様な外部シグナル・コンディショナに対応）
動作環境
- 電源：+9 V @ 100 mA、±18 V @ 50 mA
- フロントエンドコネクター（I2Cケーブル）を介してPowerLabから給電
- 室温・湿度：5-35 °C、湿度0-90%（結露なきこと）
外形
- 外形寸法（幅×高さ×奥行き）：20×6.5×27.5 cm
- 重量：1.3 kg
これらの仕様は変更する場合があります。
製品コード
IN175
