Cシリーズ フロントエンド インターフェースまたは従来型PowerLab（別売）と組み合わせて使用する、ソフトウェア制御型の定電流刺激装置であり、in vitro組織サンプルに対する直接刺激または電場刺激に対応します。刺激アイソレータはin vivoでの動物およびヒトの神経・筋刺激研究にも使用できます。

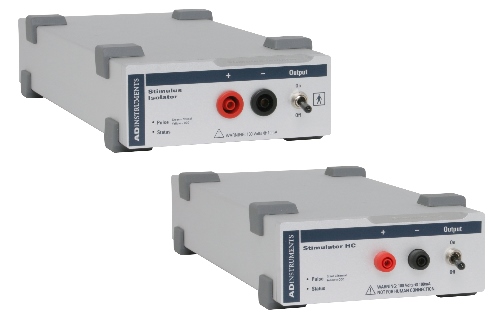

概観
本製品はソフトウェア制御型のADInstruments製 筋・神経用スティムレータで、Cシリーズ フロントエンドインターフェースまたは従来型PowerLabと組み合わせて使用するよう設計されています。100 Vのコンプライアンス電圧で定電流刺激を幅広く提供します。刺激条件やプロトコルに応じて、いずれの刺激装置もin vitro組織（神経、血管、筋）刺激に使用できます。
スティムレータHCはより大きな電流や電場刺激を必要とするin vitro刺激、例えば大きな摘出筋組織の刺激に最適です。
刺激アイソレータはより小さな電流や直接刺激を必要とするin vitro刺激、例えば摘出神経の刺激に適しています。また、電気的に絶縁された刺激を提供できるため、動物およびヒトを対象としたin vivoの神経・筋刺激にも使用可能です。
両スティムレータは、それぞれ専用の刺激装置用電源（115/230 V：12 VAC）によって駆動され、LabChartソフトウェアから以下の2系統のPowerLab接続を介して制御されます：
- DB9M - DB9Fケーブル（400 mm）経由のI2C出力
- BNC-BNCケーブル（1m）経由のアナログBNC出力
Product Configurations

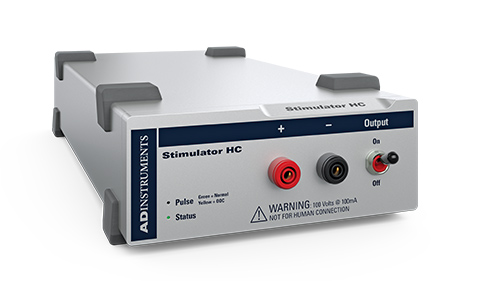

Stimulator HC
A LabChart controlled, constant high current stimulator, which is designed for direct or field stimulation of tissue samples in vitro. It is supplied with Stimulator HC Leads (2m).

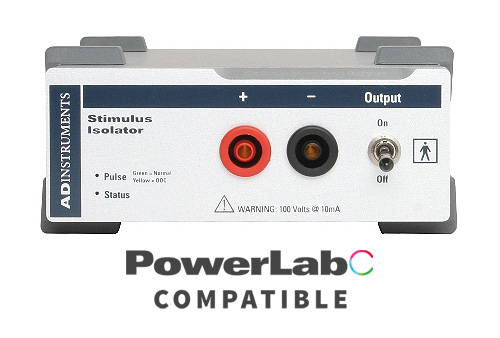

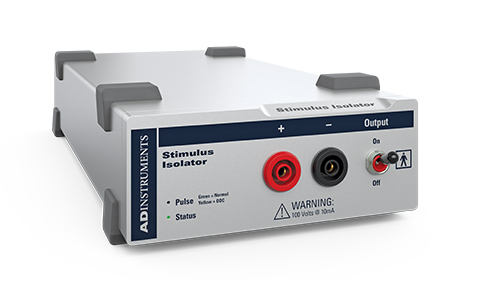

Stimulus Isolator
A LabChart controlled isolated constant current pulses stimulator designed for direct stimulation of tissue samples in vitro. Additionally, it's electronically isolated for subject safety, making it also suitable for applications in vivo. It is supplied with a set of shrouded plugs (one red, one black) for customizing one's own stimulating electrodes. A variety of stimulator leads are also available (purchased separately), including:
- Stimulator Rod with Cable (1.8 m)
- Stimulating Bar Electrode
- Alligator Clip to 4mm Banana Plug Cable
- Stimulator Cable (4 mm shrouded to Alligator clip, 50 cm)
- Stimulator Cable (4 mm shrouded to Alligator clip, 2 m)
- Isolated Heart Pacing Electrode (STIM ISO, Mice)
- Isolated Heart Pacing Electrode (STIM ISO, Rats)
Key Features
- LabChartソフトウェア制御による迅速で簡単な設定と使用
- 直感的なグラフィックインターフェースとパルス波形オプションの選択
- 刺激発生追跡オプション
- 自動刺激オプション
- アナログON/OFFスイッチオーバーライド
- 最大10mA（刺激アイソレーター）、最大100mA（刺激アイソレーターHC）の電流出力と100Vコンプライアンス電圧。
- コンパクト設計
- フロントパネルのステータスインジケータランプはパルス発生のたび緑色に点灯します。
- 内蔵の小型ブザーを有効にすると、パルス発生のたび音が鳴ります。
サポート
サポート記事
Our Support Articles contain answers to common questions, how-tos, solutions, and documentation.
詳細と技術仕様
Technical
スティムレータHC
出力
接続方式：2 mmタッチプルーフ安全プラグ 2系統
出力構成：ハードウェアで繰り返し周波数が制限された定電流刺激装置
出力波形：矩形単相パルス。パルス振幅および持続時間はソフトウェアで設定可能
絶縁性能：4000 V ACrms、1分間
安全表示：単一のマルチカラーインジケーターで状態を表示。緑色点滅は正常な刺激出力、黄色点滅はコンプライアンス外状態を示す
安全スイッチ：素早く遮断可能な絶縁オン・オフスイッチ
コンプライアンス電圧：100 V 固定
電流レンジ：フルスケールで1 mA、10 mA、100 mA
電流立ち上がり時間：1 μs未満（100 Ω負荷、100 mA時）25 μs（10 kΩ負荷、0.5 mA時）
電流立ち下がり時間：1 μs未満（100 Ω負荷、100 mA時）25 μs（10 kΩ負荷、0.5 mA時）
注 立ち上がりおよび立ち下がり時間は、負荷抵抗および容量に比例します。
動作デューティサイクル：最大20%
分解能：フルスケールの1%（10 μA、100 μA、または1 mA）
ACライン漏れ電流：200 nA p-p未満
差動出力ノイズ：1 μA p-p未満
出力容量：約70 pF（ケーブルなし）
電源：非絶縁回路は I2C接続を介してPowerLabから供給。絶縁および高電圧回路は、外部12 V AC、300 mArmsのACアダプターから供給される。高電圧絶縁は内部絶縁トランスにより確保。バッテリー不要。
パルス制御（内部パルス幅制御）
パルス幅範囲：0.02～5.12 ms（0.02 ms刻み）
パルス幅精度：±0.01% +5/-0 μs
繰り返し周波数：最大30 Hz
繰り返し精度：±0.1%（PowerLabにより決定）
電流立ち上がり遅延：22～45 μs（可変）
制御ポート
I2Cポート：制御および電源供給
通信速度：～50 kbit/s
筐体仕様
寸法（高さ×幅×奥行）：55 mm × 120 mm × 260 mm
重量：1.3 kg
動作環境：温度5～35 ℃、湿度0～90%（結露がないこと）
これらの使用は変更する可能性がありますADInstrumentsは、いつでもこれらの仕様を変更する権利を留保します。
刺激アイソレータ
出力
- 接続方式：4 mmシールド付きバナナプラグ 2系統
- 出力構成：ハードウェアで繰り返し周波数が制限された定電流刺激装置（放電クランプ付き）
- 出力波形：矩形単相パルス。パルス振幅および持続時間はソフトウェアで設定
- 安全規格：IEC60601-1 BF（Body Protechtion）規格準拠
- 絶縁性能：4000 V ACrms、1分間
- 安全表示：単一のマルチカラーインジケーターで状態を表示。緑色点滅は正常な刺激出力、黄色点滅はコンプライアンス外状態を示す
- 安全スイッチ：素早く遮断可能な絶縁オン・オフスイッチ
- コンプライアンス電圧：100 V 固定
- 電流レンジ：フルスケールで100 μA、1 mA、10 mA
- 電流立ち上がり時間：1 μs未満（1 kΩ負荷、10 mA時）25 μs（100 kΩ負荷、0.5 mA時）
- 電流立ち下がり時間：1 μs未満（1 kΩ負荷、10 mA時）25 μs（100 kΩ負荷、0.5 mA時）
- 動作デューティサイクル：最大20%
- 分解能：フルスケールの1%（1 μA、10 μA、または100 μA）
- ACライン漏れ電流：
200 nA p-p未満 - 差動出力ノイズ：1 μA p-p未満
- 電源：非絶縁回路は I2C接続を介してPowerLabから供給。絶縁および高電圧回路は、外部12 V AC、300 mArmsのACアダプターから供給される。高電圧絶縁は内部絶縁トランスにより確保。バッテリー不要。
パルス制御（内部パルス幅制御）
パルス幅範囲：0.01～2.56 ms（0.01 ms刻み）
パルス幅精度：±0.01% +5/-0 μs
繰り返し周波数：最大2000 Hz
繰り返し精度：±0.1%（PowerLabにより決定）
電流立ち上がり遅延：12～22 μs（可変）
制御ポート
- I2Cポート：制御および電源供給。
- インターフェース通信レート：～50Kbits/s。
物理的構成
寸法（高さ×幅×奥行）：55 mm × 120 mm × 260 mm
重量：1.3 kg
動作環境：温度5～35 ℃、湿度0～90%（結露がないこと）
これらの仕様は変更する可能性があります。
製品コード
Compatibility
FE155
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart Lightning | cross | cross | cross |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
FE180
| Operating System | Recommended Hardware | Alternate Hardware | |
|---|---|---|---|
| LabChart Lightning | cross | cross | cross |
| LabChart 8 | Windows / Mac | PowerLab C + Front End Interface | Traditional PowerLab |
