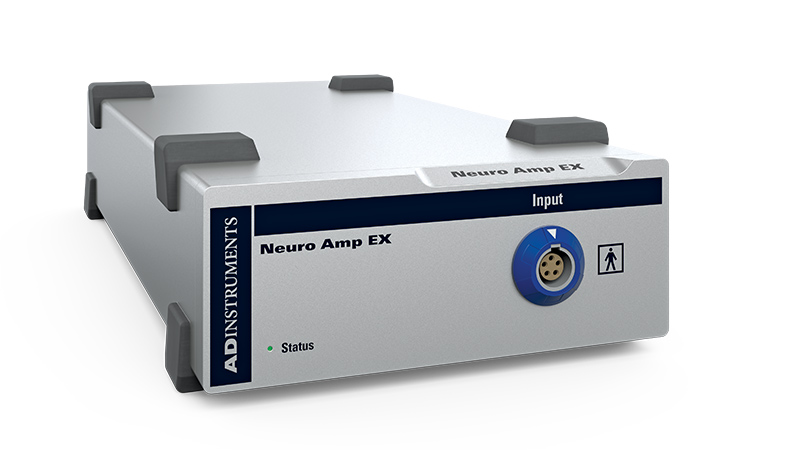

Neuro Amp EX

ニューロアンプEX

神経活動測定用アンプ｜マイクロニューログラフィ｜神経活動の測定

製品コード FE285
$3,238.00
Ships from supplier Estimated delivery 1 month
Book a demo

ニューロアンプEXはPowerLabデータ収集システムオプションの機能を拡張し、マイクロニューログラフィック技術を使用して神経活動を記録するフロントエンド装置です。

低ノイズ、高ゲインのデバイスとして、広帯域（100Hz～5kHz）と高S/N比を必要とするあらゆる記録環境に最適です。



概観

ニューロアンプEX は低ノイズ・高ゲインの神経用アンプで、広帯域（100 Hz～5 kHz）かつ高いS/N比が求められるあらゆる記録環境に適しています。

フロントエンドデバイスとして、ニューロアンプEX は Cシリーズフロントエンドインターフェースまたは従来型 PowerLab データ収集装置と組み合わせることで、マイクロニューログラフィー法を用いた神経活動の測定を可能にします。

ニューロアンプEX は完全絶縁設計であり、ヒトおよび動物の両方で安全に使用できます。



ニューロアンプEXの特徴：

  • 被験者の安全性を確保するため、商用電源（主電源）回路からの完全な電気的絶縁
  • 神経活動（神経インパルス）測定に特化した、低ノイズ・高ゲインの差動アンプ
  • 不要な周波数成分を除去するための、ソフトウェア制御式ローパス／ハイパス／電源周波数（ハム）フィルタ
  • 神経信号を音としてモニタリング可能なオーディオ出力

ニューロアンプEXの付属品：

※微小電極は付属していません。

ニューロアンプEXについて

ニューロアンプEX［FE285］ はADInstruments の PowerLabデータ収録システムを用いて、ヒトまたは動物被験体から、シングルユニットまたはマルチユニットの細胞外活動電位（単一ニューロンまたは軸索由来）を、絶縁状態で測定できるよう設計されています。本装置は電気的に絶縁された差動入力型ACアンプと、独立したグランド接続を備えています。また、個別のグランドを使用することで、複数の Neuro Amp EX をデイジーチェーン接続し、別々の被験体から同時記録することも可能です。


*ニューロアンプEXはガラス微小電極による細胞内記録には適していません。

Lab Builder – Find the right products for your research.

1Select your research area

2Use our smart guide to tell us your needs

3Get instant product recommendations

    Try Lab Builder

    Key Features

    • 電力（主電源）回路から完全に電気的に絶縁され、被験者の安全性を保証
    • 神経生理学的細胞外信号測定用に特別に設計された低ノイズ、高ゲインの差動増幅器
    • ソフトウェア制御のローパス、ハイパス、メインフィルターにより、特定の用途に不要な信号周波数を除去。
    • 神経信号を聴くためのオーディオ出力

    ニューロアンプEXのヘッドステージは10Hzのハイパスフィルターで100倍のゲインを提供。ケーブル・シールドはケーシングに直接接続されているため、入力端子にシールドを追加する必要はありません。

    サポート

    サポート記事

    Our Support Articles contain answers to common questions, how-tos, solutions, and documentation.

    詳細と技術仕様

    Technical

    ニューロアンプEX

    入力

    • 接続タイプ：5ピンRedelコネクター
    • 入力構成：絶縁グランドリファレンス付き絶縁差動チャンネル1系統
    • 入力インピーダンス： 100 MΩ
    • 安全性：IEC 60601-1規格に準拠（BF定格）
    • 絶縁：4000 Vrms（50 Hz、1分間）
    • 入力レンジ：±20 μV〜±1 mVフルスケール、6段階（PowerLab、Neuro Amp EXフロントエンド、ヘッドステージの組み合わせ）

    フィルタリング

    • ローパスフィルター：1 kHz、2 kHz、5 kHz　ソフトウェアで選択可能
    • ハイパスフィルター：1次フィルター　100 Hz、300 Hz　ソフトウェアで選択可能

    出力

    • 信号：最大±4.5 V
    • オーディオ出力：モノラル出力付きステレオ・ジャック；±200 mVフル・スケール、電流制限±5 mA。ヘッドフォンまたはパワード・スピーカーに最適。

    制御ポート

    • I2Cポート： 制御および電源供給。

    物理的構成

    • 寸法（高さ×幅×奥行き）：55mm×120mm×260mm（2.2インチ×4.7インチ×10.2インチ）
    • 重量：1.3 kg（2ポンド13オンス）
    • 所要電力：~2 W
    • 動作条件：5～35℃、湿度0～90％（結露がないこと）
    • 輸送/保管条件：0～40 °C、湿度0～95％（結露がないこと）

    安全性 / 規制情報

    • 安全性：IEC 60601-1:2012 に準拠
    • EMC：IEC 60601-1-2:2014に準拠
    • 対応機器：ADInstruments 35 シリーズ PowerLab でのみ使用してください。電気的安全を確保するため、PowerLab は電源ケーブルでアースに接続する必要があります。



    製品コード

    FE285
    Neuro Amp EX

    Compatibility

    FE285

    Operating System Recommended Hardware Alternate Hardware
    LabChart Lightning Windows / Mac PowerLab C + Front End Interface Traditional PowerLab
    LabChart 8 Windows / Mac PowerLab C + Front End Interface Traditional PowerLab
