ラット用生体電位送信器
Kaha Sciences のラットテレメータは、高品質のワイヤレス遠隔測定信号を記録したい研究科学者に理想的なソリューションを提供します。
Frequently purchased with ラット用生体電位送信器
概観
Kahaラット用生体電位送信器の特徴

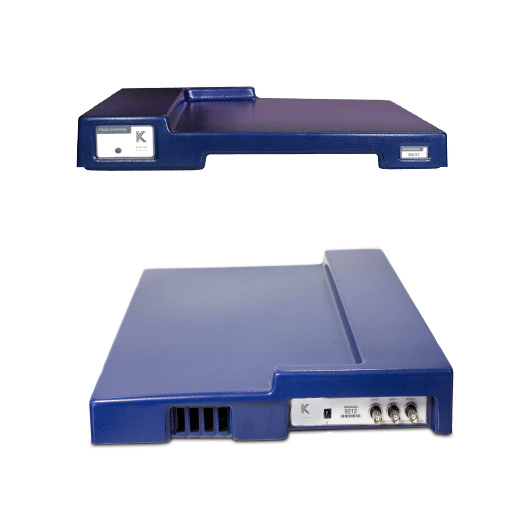

- 特許取得済のワイヤレス誘導技術を採用したSmartPadを搭載し、より高いサンプリングレート（2kHz）と時間分解能で優れたデータ品質を提供。
- 組織酸素やSNAを含む独自の信号取得をサポート。
- 圧力センサーはMillar Mikro-TipTMカテーテル技術を採用し、テレメトリーシステムにおける比類のない信号品質を実現。
- バッテリーバックアップと生体内充電、そして最大5メートルのデータ伝送範囲により、水迷路行動研究など、より広い範囲の移動が必要な実験シナリオに対応。
- Cohousing機能により、同じケージにいる2匹のラットそれぞれ、もしくは1匹のラット（350g以上）に埋め込まれた2台のテレメーターからデータを記録できます。
- 被験体がケージ内を自由に移動でき、ソフトウェア制御によりハンドリングやストレスの影響を軽減することで、動物福祉を改善します。テレメトリーの利点の詳細をご覧ください。
- シンプルでカスタマイズ可能なシステムセットアップ：研究のニーズに合わせた柔軟な遠隔測定システムを構築できます。
以下のような高忠実度の生理学的信号を測定・伝送するオプションがあります：
圧力
生体電位
(心電図、筋電図、脳波など）
交感神経活動
活動（SNA）
組織酸素
体温（出力
すべてのテレメーターで）
お客様のニーズに合わせたシステム構成
シンプルでカスタマイズ可能なテレメトリーシステムのセットアップ
Kaha Sciencesのラットテレメトリーシステムはお客様の研究ニーズに合わせて設定することができます。典型的なマウステレメトリーシステムのセットアップでは、1匹につき1台のスマートパッドと送信機が必要です。

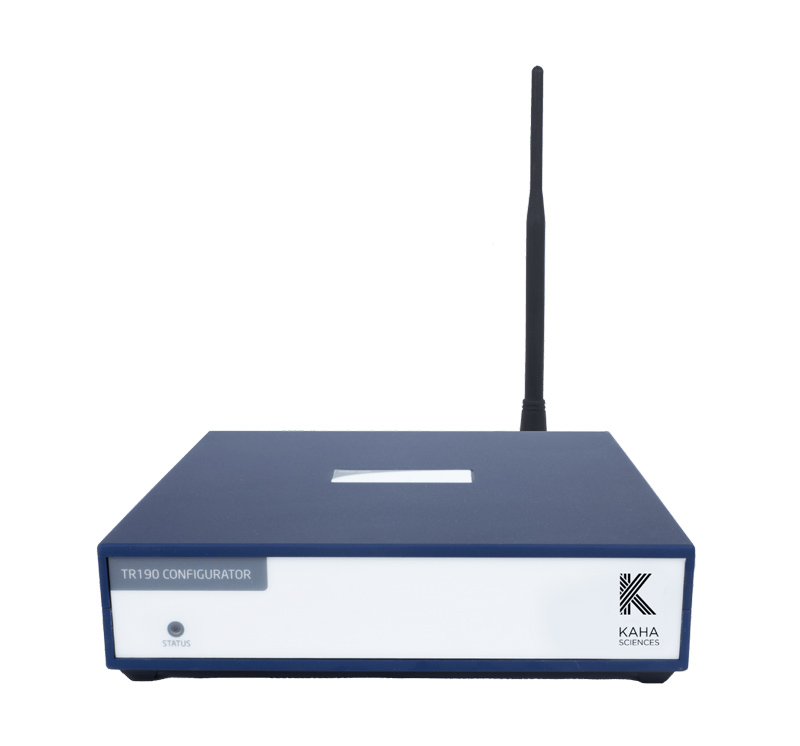

- コンフィグレーターを使用してスマートパッドとテレメーター間の送信周波数を選択し、ペアリングします。
- 動物に対して外科手術を行い、テレメーターを体内に埋め込みます。
- スマートパッドをBNCでPowerLabやインスツルメンツインターフェースに接続します。
これでLabChart 8を使ったデータ解析の準備は完了です。
同居（Cohousing）
Kaha Sciencesのラットテレメトリーシステムは１つのスマートパッドで最大２つのテレメーターから記録できます：
- テレメーターが埋め込まれた2匹のラット（175g以上）を1つのケージで飼育・測定することができます。
- 1匹の動物（350g以上）に2台のテレメータを埋め込み、最大4つの生理学的信号の測定ができます（例：酸素＋二重圧力または酸素＋圧力付きSNA）。
Cohousingでは両方のテレメーターに供給する電力をシームレスに調整し続けながら、期待される精度と品質で連続データを収集します。テレメーター1台につき1台のSmartPadと、ラボ用のコンフィグレーターシステムが必要です。
Cohousing機能を使用するために追加のハードウェアの購入は不要です。また、CohousingにはConfigSoft version 3.0以降が必要です。

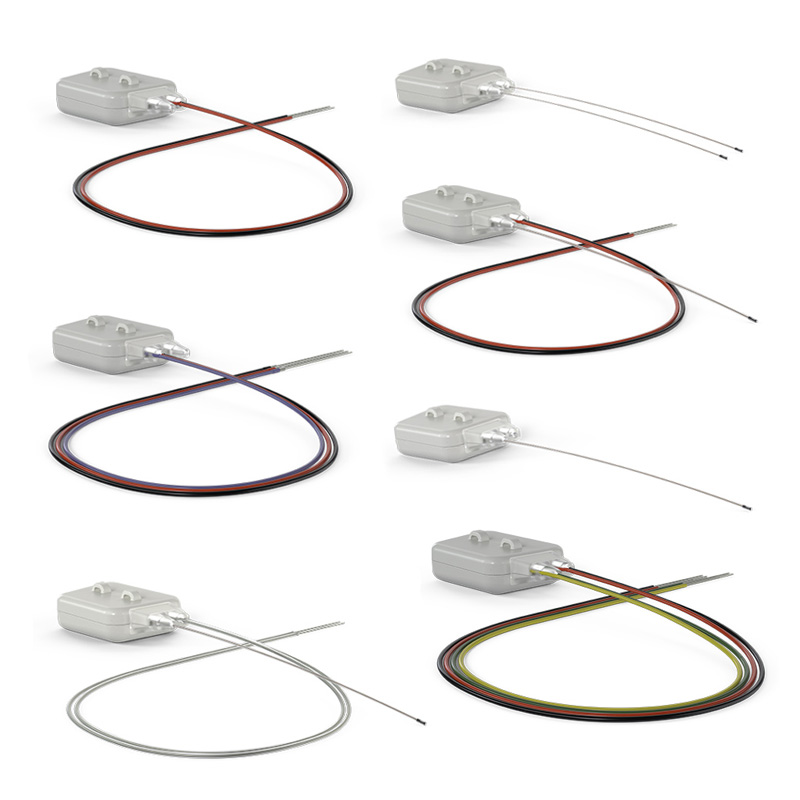

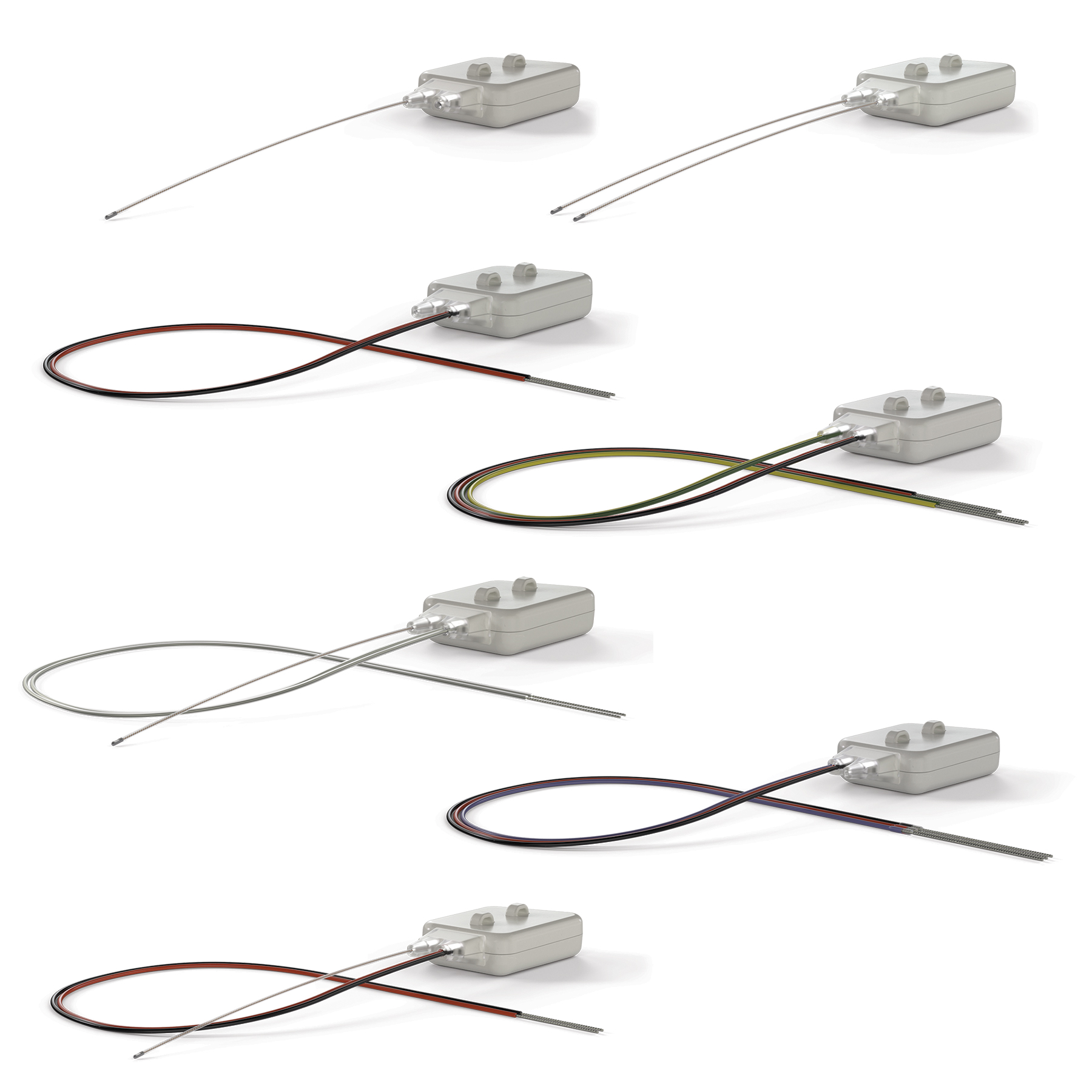

Product Configurations

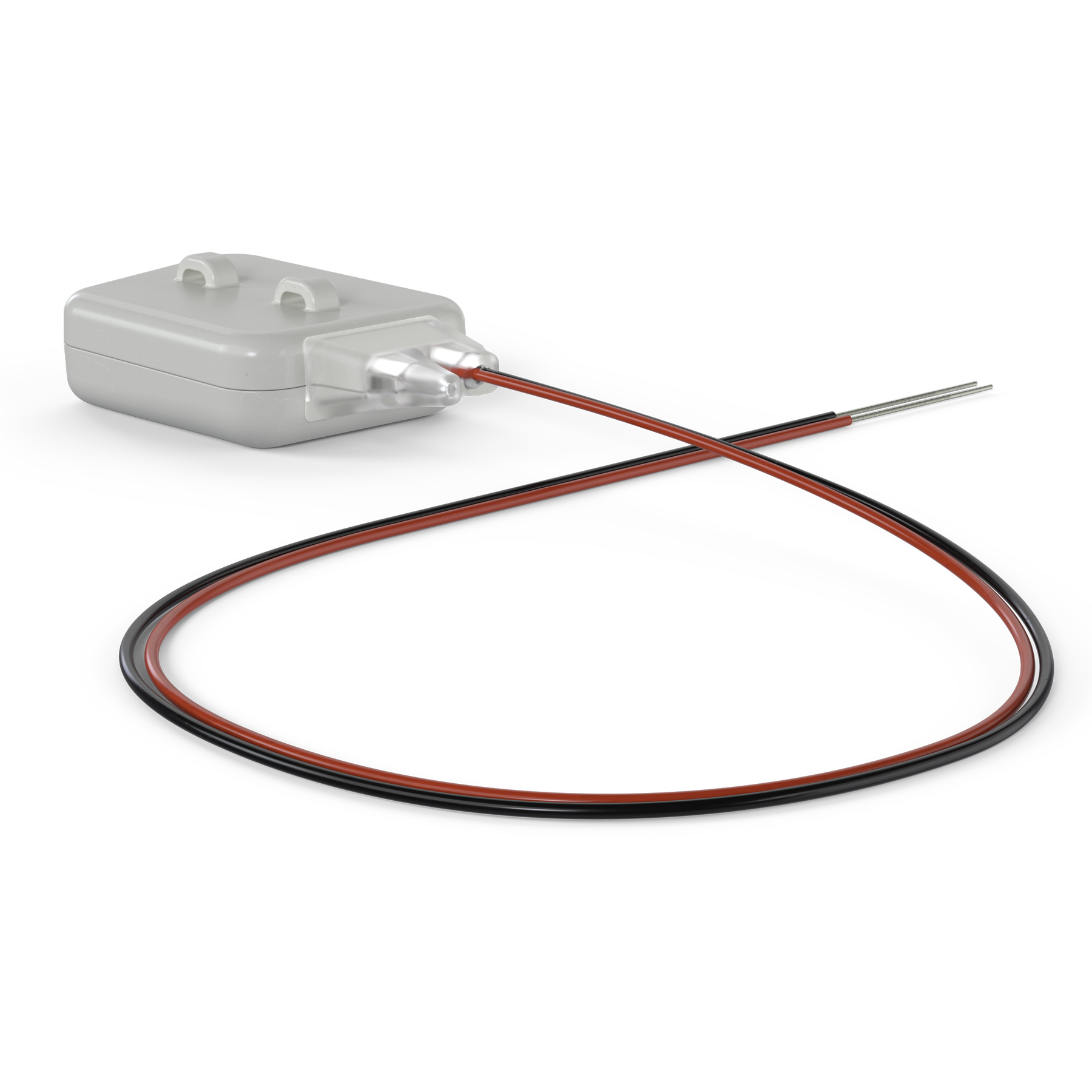

Biopotential Telemeter (ECG, EEG, EMG)
The Rat Biopotential Telemeter measures the biopotential difference between the two electrode leads. These leads can be placed to measure a single biopotential signal such as ECG, EEG, or EMG. Weighs ~12 g (7 cm3) and includes 25 cm long biopotential leads.

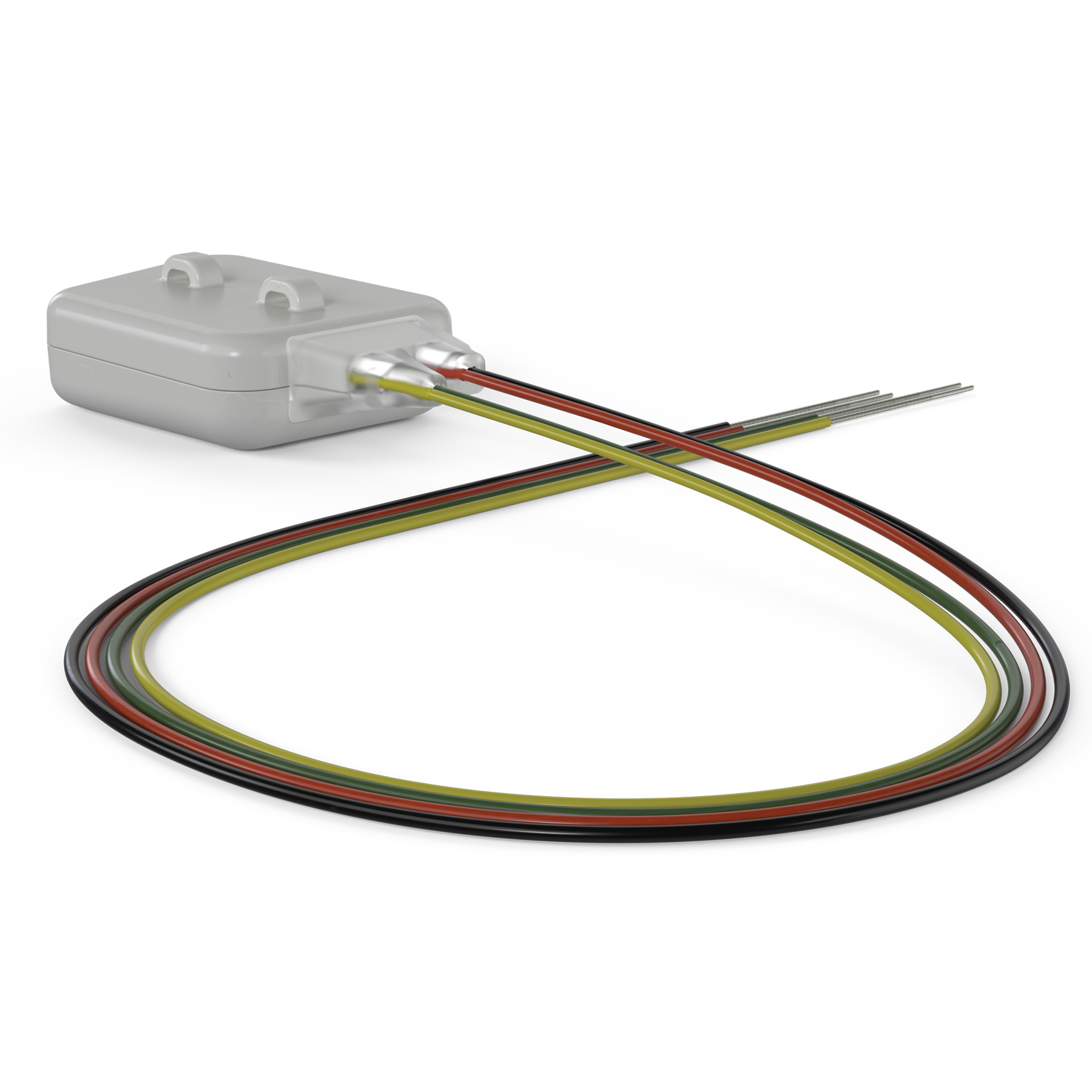

Dual Biopotential Telemeter (ECG, EEG and/or EMG)
The Dual Rat Biopotential Telemeter measures the biopotential difference between each pair of electrode leads. The leads can be used to measure two biopotential signals such as ECG, EMG and/or EEG. Weighs ~12 g (7 cm3) and includes 25 cm long biopotential leads.

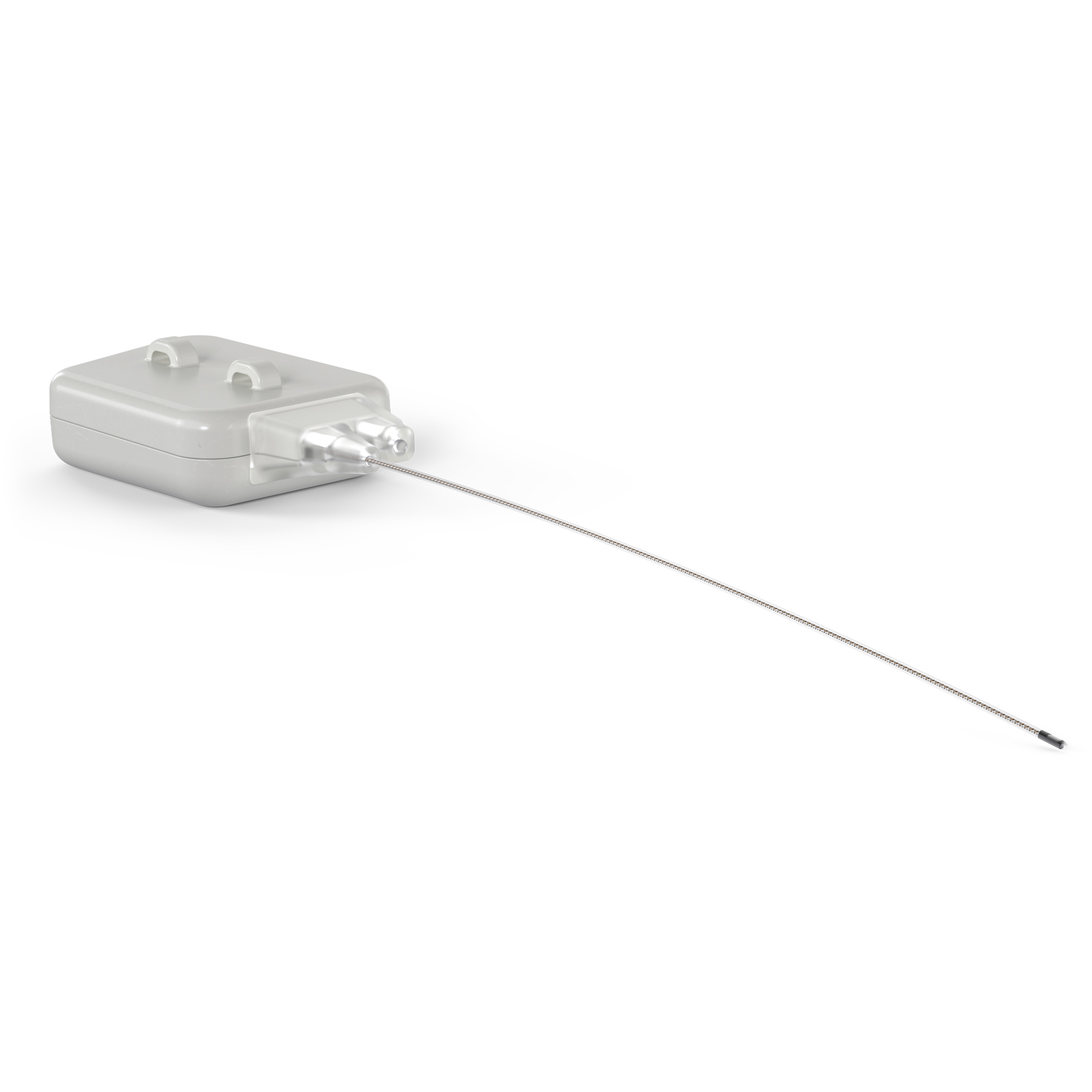

Pressure Telemeter
The Rat Pressure Telemeter measures high fidelity pressure using a solid-state Millar Mikro-TipTM sensor. Pressure is measured directly at the tip of the catheter (2Fr in diameter, 9 cm long (15 cm & 25 cm options available)) and the telemeter can be used to measure arterial, venous, ventricular or intracranial pressure (25 cm catheter required). The telemeter weighs approximately 12g.

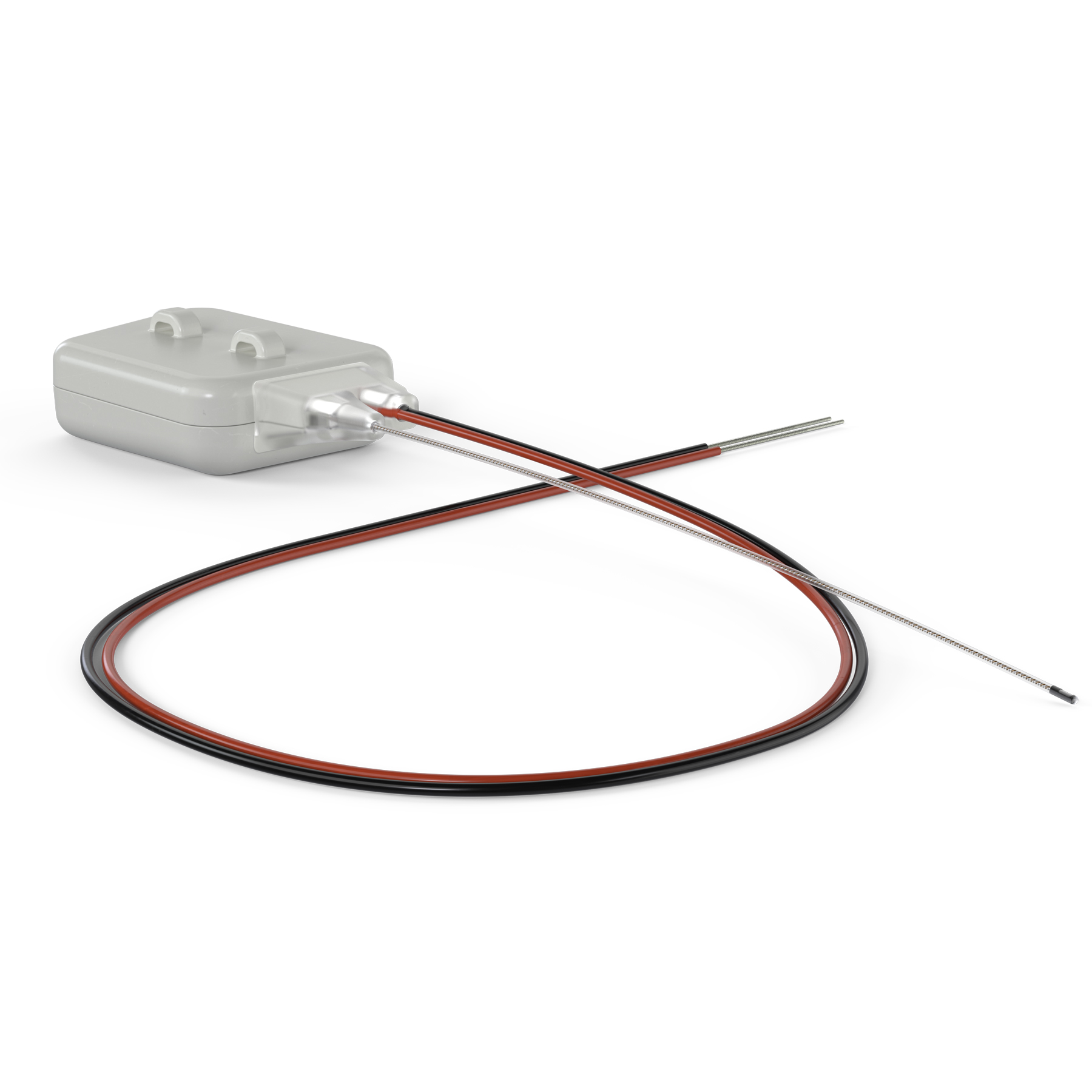

Pressure Biopotential Telemeter
The Rat Pressure Biopotential Telemeter combines measurement of high-fidelity pressure using a solid-state Millar Mikro-TipTM sensor with a single biopotential signal (e.g. ECG, EEG or EMG). Pressure is measured directly at the tip of the pressure catheter (2Fr in diameter, 9 cm long (15 cm & 25 cm options available)) and the telemeter can be used to measure arterial, venous, ventricular or intracranial pressure (25 cm catheter required). The biopotential signal measures the potential difference between the pair of 25 cm coiled electrode leads. The telemeter weighs approximately 12g.
Dual Pressure Telemeter
The Rat Dual Pressure Telemeter measures two high-fidelity pressures using solid-state Millar Mikro-TipTM sensors. Pressure is measured directly at the tip of each pressure catheter (2Fr in diameter, 9 cm long (15 cm & 25 cm options available)) and the telemeter can be used to measure arterial, venous, ventricular and/or intracranial pressures (25 cm catheter option).

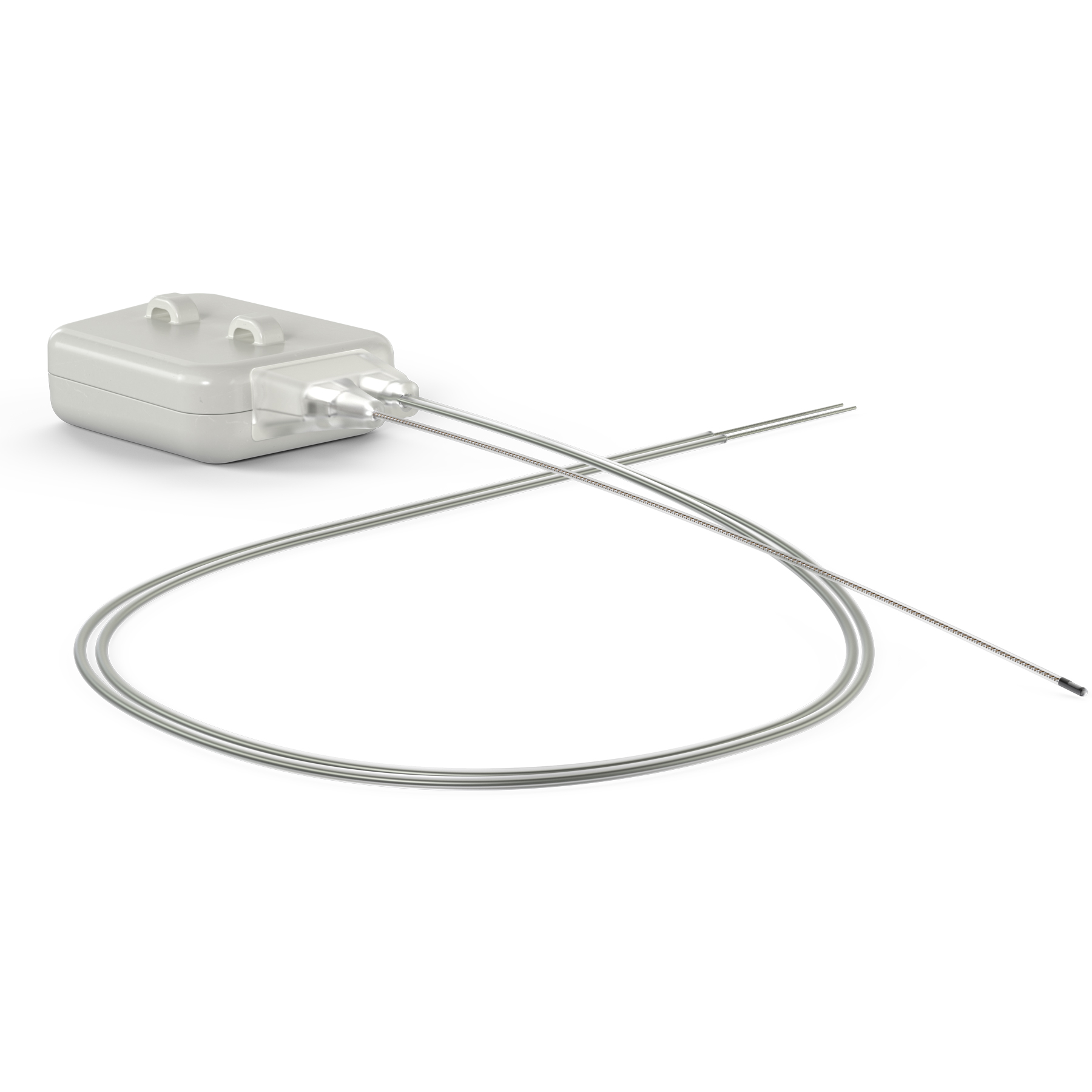

SNA and Pressure Telemeter
The Rat Sympathetic Nerve Activity (SNA) and Pressure Telemeter is the only commercially available telemetry device that allows concurrent measurement of SNA and pressure. the telemeter weighs approximately 12 g with a Millar solid state pressure sensor (2Fr in diameter, 9 cm long (15 cm & 25 cm options available)) and multi-stranded SNA lead wires (25 cm long). The telemeter samples the pressure and SNA signals at 2 kHz with an SNA input range of ±60 µV.
Tissue Oxygen Telemeter
The Rat Tissue Oxygen Telemeter is an implantable potentiostat with a carbon paste electrode specifically configured for measuring tissue (e.g. brain, kidney) oxygen concentration in freely moving rats >175 g. The telemeter can be easily cleaned and sterilized for reuse after attachment of new electrodes. Ideal option for cohousing option in order to measure tissue oxygen measurement with other signals by placing two telemeters in one rat.
Key Features
- 耐久性があり、生体適合性のあるハードシェル（液晶ポリマー）に包まれている
- 175g以上のラットに使用可能
- 高周波サンプリング伝送（2kHz）
- すべてのテレメーターオプションで、記録された信号として温度を測定（Cohousingモードを除く）
- SmartPadで使用する場合、長時間のサンプリングによる連続記録をサポート
- バッテリーバックアップにより、動物がSmartPadの充電フィールドから離れている場合（最大5mの距離）、テレメーターは最大4～6時間（テレメーターモデルによる）データを送信し続けることができます
- データロス、クロスオーバー、干渉のない信頼性の高いデータ記録機能 - コンフィギュレータシステムを使用して選択できる40種類の独立したデータ収集周波数
サポート
サポート記事
Our Support Articles contain answers to common questions, how-tos, solutions, and documentation.
詳細と技術仕様
Technical
一般的なテレメーター仕様
| 使用温度範囲 | 8～41度 |
| サンプリング周波数 | 2 kHz |
| ローパスフィルターカットオフ周波数（SmartPad） | 1 kHz |
| 送信範囲 | 最大5m（実験室の環境による） |
| 送信信号 | 2.4 GHz、フルデジタル |
| 送信周波数 | 40種類、ユーザー設定 |
| 最小ラット重量 | 175 g |
| 外装素材 | 生体適合性ハードシェル（液晶ポリマー） |
| 重量 | ~13.5g |
| 外形寸法 | 31.5 x 24 x 11 mm |
| 電池寿命 | SmartPadで連続充電。SmartPad充電フィールド外では約4.6時間 |
| 充電時間 | 最低3時間 |
| 電源オンオフ | SmartPadによる起動とコンフィギュレータシステムによる停止。 |
| アナログ出力校正値 | 圧力：1V出力＝0mmHg、2V出力＝100mmHg 生体電位：2V出力＝0mV入力、4V出力＝2mV入力 SNA：2V出力＝0μV入力、4V出力＝60μV入力 温度0V出力＝0℃、1V出力＝20 |
機種別仕様
| TR50B ラット用生体電位送信器 | TR50BB 2chラット用生体電位送信器 | TRM54P 血圧送信器 | TRM54PB 血圧・生体電位送信器 | TRM54PP 2ch血圧送信器 | TRM56SP 交感神経・血圧送信器 | TR57Y 酸素テレメータ | |
|---|---|---|---|---|---|---|---|
| 生体電位 入力範囲 | ∓2 mV | ∓2 mV | |||||
| 生体電位分解能 | 12ビットA/D | 12ビットA/D | |||||
| バイオポテンシャル ハイパス特性 | AC結合、単極、-3dBポイント@0.7 Hz | AC結合、シングルポール、-3dBポイント@0.7 Hz | |||||
| バイオポテンシャルリード線 | 長さ25cm、コイル状ステンレススチール（1ペア） | 長さ25cm、コイル状ステンレス鋼（2ペア） | 長さ25cm、コイル状ステンレス鋼（1ペア） | ||||
| 生体電位リード線直径 | 1 mm | 1 mm | |||||
| キャリブレーション | 校正済み | ||||||
| アナログ出力校正値 | 生体電位: 2V出力=0mV入力、4V出力=2mV入力 温度：0V出力＝0℃、1V出力＝20 | 圧力：1V出力-0mmHg、2V出力＝100mmHg 温度：0V出力＝0℃、1V出力＝200V出力＝0℃、1V出力＝20 | 圧力：1V出力-0mmHg、2V出力＝100mmHg 生体電位：2V出力＝0mV入力、4V出力＝2mV入力 温度：0V出力＝0℃、1V出力＝20℃：0V出力＝0℃、1V出力＝20 | 圧力：1V出力-0mmHg、2V出力＝100mmHg 温度：0V出力＝0℃、1V出力＝200V出力＝0℃、1V出力＝20 | 圧力：1V出力-0mmHg、2V出力＝100mmHg SNA：2V出力-0μV入力、4V出力＝60μV入力 温度：0V出力＝0℃、1V出力＝20 | 酸素：1V出力-0nA、2V出力＝-200nA 温度：0V出力＝0℃、1V出力＝20 | |
| 圧力センサー精度 | ∓2 mmHg | ||||||
| 圧力センサーのドリフト | <4mmHg/月 | ||||||
| 圧力センサー 周波数応答 | DC～500 Hz（-3 dB） | ||||||
| 標準圧力カテーテル寸法 | 遠位先端；外径660 µm（2Fr）、カテーテル；外径500 µm（1.5Fr）、長さ9cm（TRM56SP以外は15cmおよび25cmのオプションあり） | ||||||
| 圧力センサー範囲 | 大気圧760mmHgで-40～300mmHg（絶対圧720～1060mmHg） | ||||||
| 周囲圧力範囲 | 650 ～ 800 mmHg | ||||||
| 最高使用高度 | 1300 m | ||||||
| SNA 入力レンジ | ∓60 µV | ||||||
| SNAハイパスフィルター | 1.5Hzで-3dBポイント | ||||||
| SNA 入力インピーダンス | 500 kΩ at 1000 Hz | ||||||
| SNAリード線 | マルチストランド・ステンレススチール（長さ25cm） | ||||||
| SNAリード線直径 | 0.15 mm（ワイヤーのみ） | ||||||
| ポテンショスタットタイプ | 電圧制御電流源 | ||||||
| 設定電位 | -0.65V (-650mV) | ||||||
| ポテンショスタット電流測定範囲 | 0～-600nA | ||||||
| ポテンショスタット分解能 | 12ビットA/D | ||||||
| ポテンショスタットリード線 | コイル状ステンレス鋼（～28cm） | ||||||
| ポテンショスタット線径 | 1 mm | ||||||
